TCBT/4-800 K PTC
Kód: SP174200180
Související produkty
Detailní popis produktu
Potrubní axiální ventilátor TCBT/4-800 K PTC má asynchronní motor, dle typu s odporovou kotvou nakrátko nebo stator s chladicími žebry. Motor s odporovou kotvou je vybaven tepelnou ochranou (termokontakty nebo PTC), vinutí je tropikalizované s izolací třídy F. Ventilátor série TCBT (400V) je ventilátor s vysokým výkonem. Skříň ventilátoru je z ocelového plechu, opatřeného černým lakem. Oběžné kolo je z hliníkové slitiny. Montáž potrubního ventilátoru je v každé poloze osy motoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.
Skříň ventilátoru
Skříň je z ocelového plechu, opatřeného černým lakem, montážní konzoly a šrouby jsou galvanicky pokoveny.
Oběžné kolo
Oběžné kolo je vyrobeno z hliníkové slitiny. Oběžné kolo je staticky a dynamicky vyváženo, rozsah pracovních teplot je v rozmezí -40 až +40 °C.
Motor ventilátoru
Motor je asynchronní, dle typu s odporovou kotvou nakrátko, stator s chladicími žebry, povrchová úprava černým lakem. Motory s odporovou kotvou jsou vybaveny tepelnou ochranou (termokontakty nebo PTC), vinutí je tropikalizované s izolací třídy F a pracovní teplotou –40 až +40 ?C. Kuličková ložiska mají tukovou náplň na dobu životnosti. Krytí IP55.
Směr otáčení
Směr otáčení je možno měnit u jednofázových i třífázových motorů. Se standardním oběžným kolem klesne pri opačném směru otáčení průtok o cca 30 %. Je možno objednat oběžné kolo pro opačný směr otáčení. Průtok vzdušiny je standardně od oběžného kola k motoru.

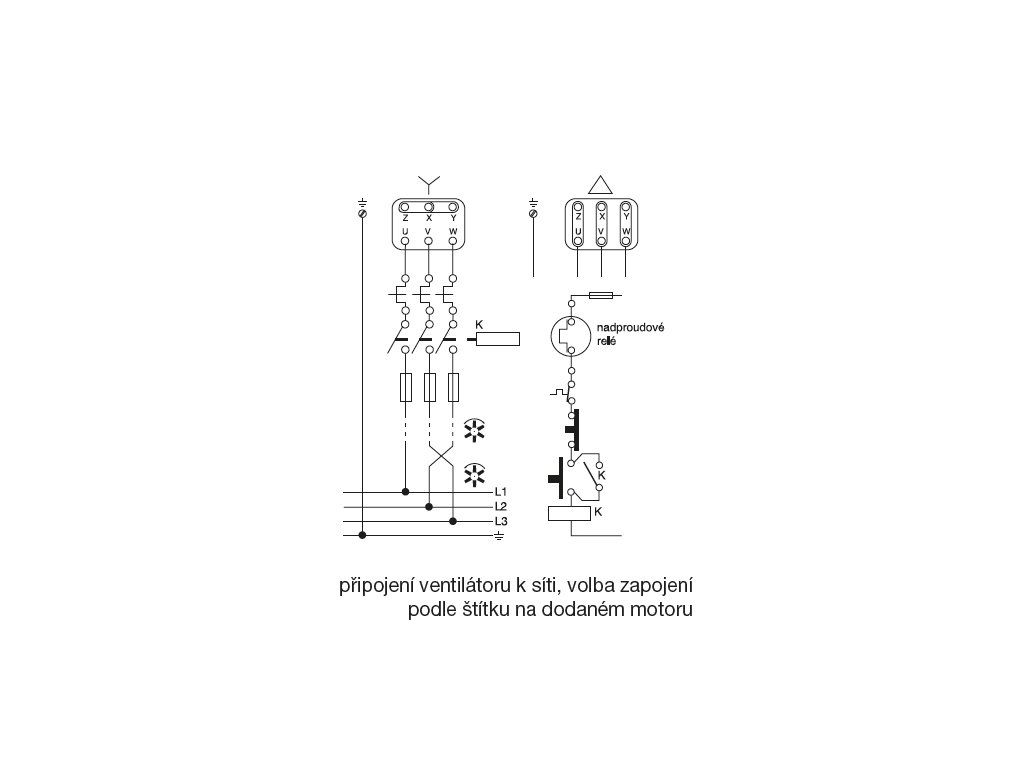

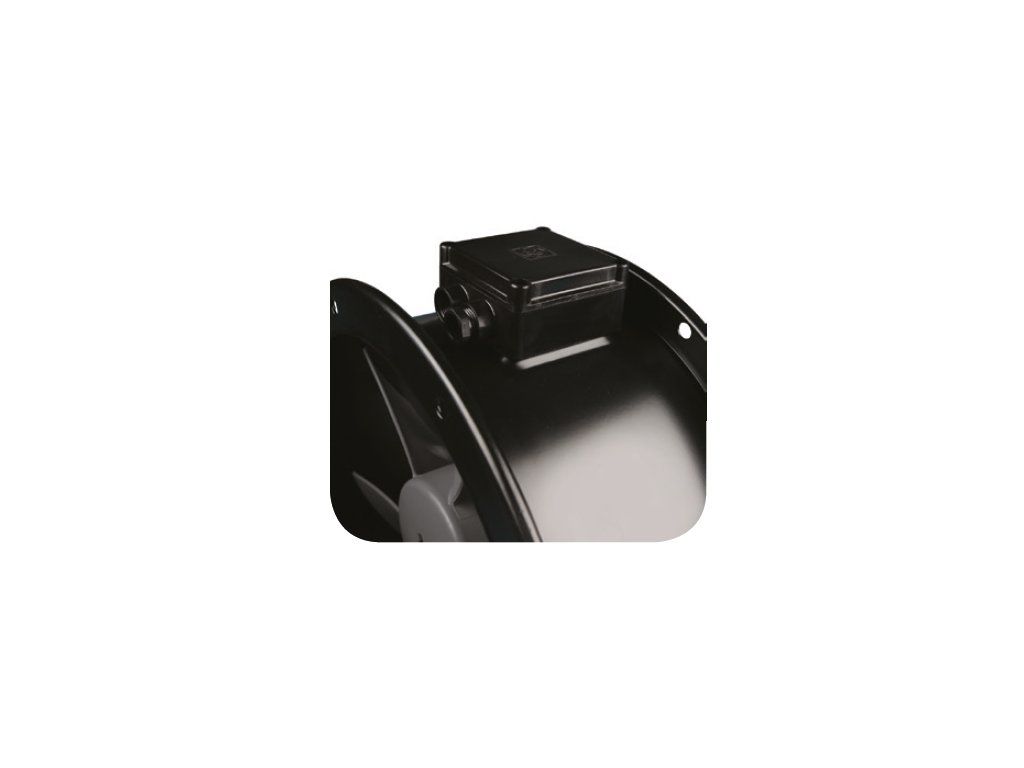

Svorkovnice ventilátoru
Svorkovnice je standardně z černého plastu. U jednofázového provedení obsahuje také rozběhový kondenzátor. Svorkovnice je umístěna na skříni (potrubní provedení).
Regulace otáček
Regulace otáček se provádí frekvenčním měničem.
Montáž
Montáž ventilátoru v každé poloze osy motoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.
Doplňkové parametry
| Kategorie: | S&P TCBB / TCBT - axiální potrubní ventilátory |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 68 kg |
| Provedení: | Potrubní |

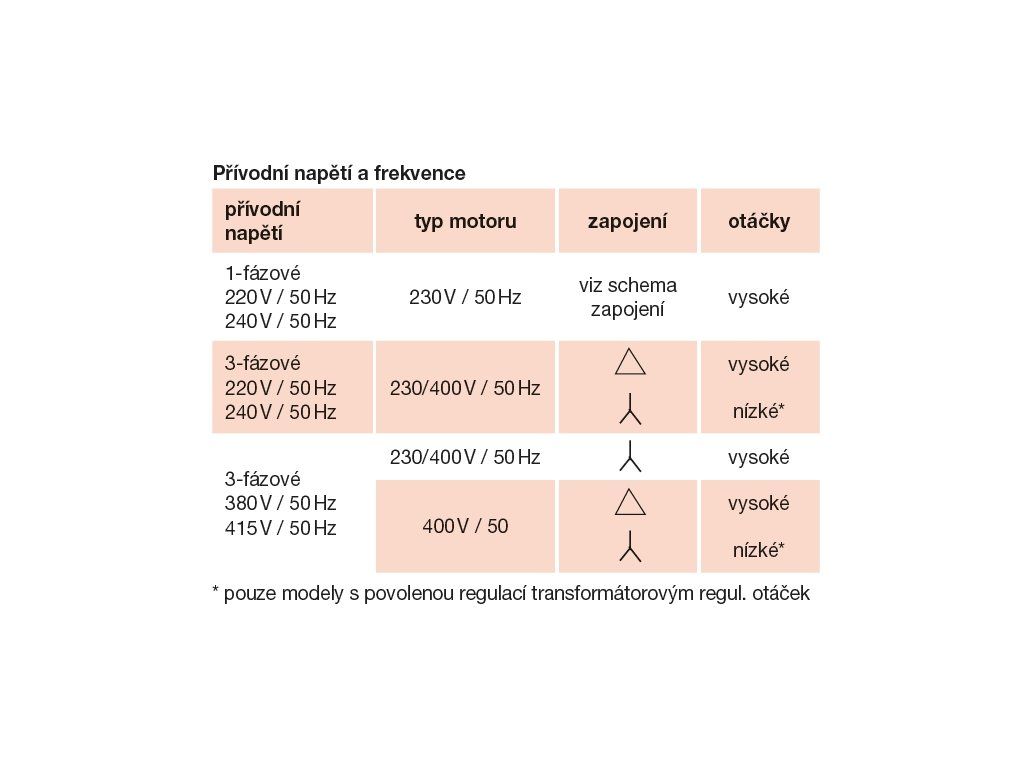

| Napětí [V]: | 400 |
| Maximální teplota [°C]: | 40 |
| Průměr potrubí [mm]: | 800 |
| Krytí: | IP55 |

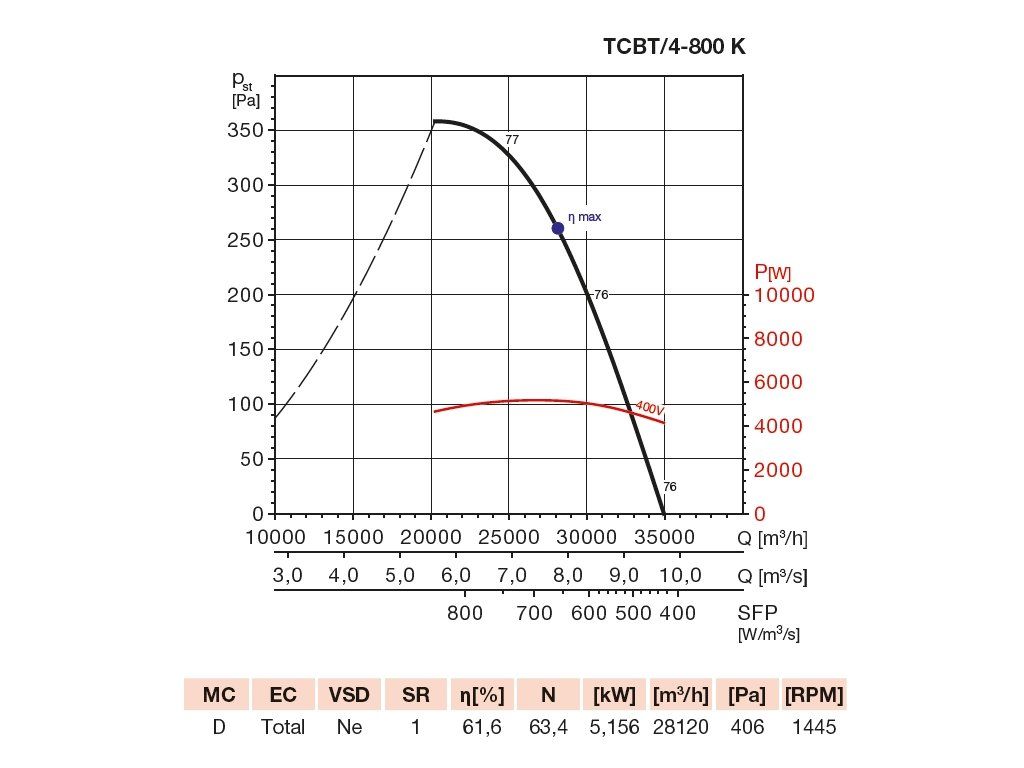

| Průtok [m3/h]: | 34950 |
| Otáčky [min-1]: | 1460 |
| Příkon [W]: | 5177 |
| Proud [A]: | 8,8 |
| Regulátor: | VFVN 020-3L-12-PTC |
