NOVA-A-2-2-225x75-UR-R1-H-SW
Kód: NOVA-A-2-2-225X75-UR-R1-H-SW
Rychlé dodání až ke dveřím
Potřebujete poradit? Zavolejte nám!
Až 5 letá záruka na vybrané produkty
Sháníte velkoobchodního dodavatele?
Nakupujete často nebo ve velkém množství? Kontaktujte nás +420 736 239 669
Detailní popis produktu

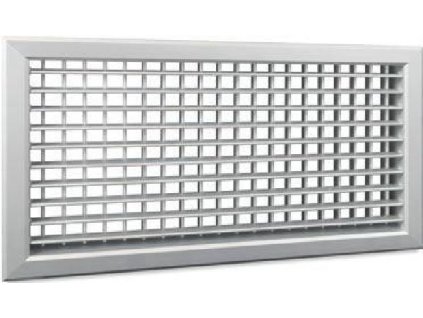

Vyústka Systemair NOVA-A-2-2-225x75-UR-R1-H-SW je hliníková mřížka ve dvouřadém provedení uspořádání natáčecích lamel. Vyústka NOVA-A se instaluje do hranatého vzduchotechnického potrubí, stěny nebo stropu. Vyústka je vhodná pro přívod i odvod vzduchu v obchodních i průmyslových objektech. Čtyřhranná vyústka NOVA-A-2-2-225x75-UR-R1-H-SW jednoduše mění obraz proudění vzduchu pomocí nastavitelných horizontálních lamel.
Konstrukční provedení:
Vyústka NOVA-A je vyrobena z hliníkových profilů povrchově eloxovaných nebo v odstínu RAL9003. Nastavitelné přední lamely jsou v horizontální poloze. Rozteč lamel je 20 mm. Teplotní rozsah proudícího vzduchu je -20 °C až +70 °C.
Montáž:
Vyústku je možné instalovat přímo do potrubí, stěny nebo stropu. Vyústka může být vybavena upínáním pomocí šroubů na čelní straně mřížky, upínacích pružin nebo
pomocí speciálního mechanismu s upínacím rámečkem. Při montáži pomocí pružin (upínání „2“) je doporučeno použít také upínací rámeček UR-NOVA. Speciální upínání do stropu typu „3“ je vybaveno pružinovým mechanismem, který umožňuje bezpečné upevnění mřížky zasunutím do upínacího rámečku bez potřeby nářadí. Pro sejmutí mřížky z rámečku je třeba pružiny jednu po druhé přitlačit plochým šroubovákem k tělu mřížky, čímž se mřížka vytáhne z rámečku.
pomocí speciálního mechanismu s upínacím rámečkem. Při montáži pomocí pružin (upínání „2“) je doporučeno použít také upínací rámeček UR-NOVA. Speciální upínání do stropu typu „3“ je vybaveno pružinovým mechanismem, který umožňuje bezpečné upevnění mřížky zasunutím do upínacího rámečku bez potřeby nářadí. Pro sejmutí mřížky z rámečku je třeba pružiny jednu po druhé přitlačit plochým šroubovákem k tělu mřížky, čímž se mřížka vytáhne z rámečku.
Speciální mechanismus (upínání „3“) a upínání pomocí šroubů (upínání „1“) jsou vhodné pro bezpečnou montáž do stropu.
Upozornění:
Při instalaci vyústek s upínáním „1“ je doporučeno výšku instalačního otvoru zmenšit o 10 mm.
Upínací rámeček nesmí být po montáži deformován vnějšími silami (např. montáží do nevhodně tvarovaného a dimenzovaného montážního otvoru apod.).
Doplňkové parametry
| Kategorie: | Systemair NOVA-A - vyústky do hranatého potrubí |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.26 kg |
| Upínání: | 2 - pružinami + UR rámeček |
| Provedení: | Dvouřadá |
| Varianta: | R1 - regulace (pozink) |
| Povrch. úprava: | SW - RAL9003 |
| Lamely: | H - horizontální |
| Rozměr vyústky [mm]: | 225x75 |
