Mandík FDMR 450 .50
Kód: FDMR-450-50
Detailní popis produktu

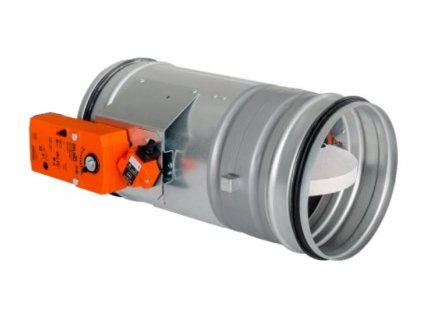

Požární klapka Mandík FDMR 450 .50 se servopohonem je požární uzávěr v potrubních rozvodech vzduchotechnických zařízení, které zabraňuje šíření požáru a zplodin hoření z jednoho požárního úseku do druhého uzavřením vzduchovodů v místech osazení dle ČSN 73 0872.
List požární klapky uzavírá samočinně průchod vzduchu pomocí zpětné pružiny servopohonu. Uzavírací klapka Mandík FDMR 450 .50 je uvedena v činnost stiskem tlačítka spouštění nebo impulsem od tavné teplotní pojistky. Po uzavření listu je požární klapka utěsněna proti průchodu kouře silikonovým těsněním. Současně je list klapky uložen do hmoty, která působením zvyšující se teploty zvětšuje svůj objem a vzduchovod neprodyšně uzavře.
Požární klapka má jeden revizní otvor, protože uzavírací zařízení a revizní otvor lze nastavit do nejvýhodnější polohy z hlediska obsluhy a manipulace s ovládacím zařízením pootočením klapky pro spiro provedení klapek.
Požární klapka provedení .50
Pro požární klapku je použit servopohon Belimo se zpětnou pružinou a termoelektrickým aktivačním zařízením, řady BFL, BFN nebo BF dle velikosti klapky. Servopohon po připojení na napájecí napětí AC/DC 24V přestaví list klapky do provozní polohy "OTEVŘENO" a současně předepne svojí zpětnou pružinu. Po dobu, kdy je servopohon pod napětím, nachází se list požární klapky v poloze "OTEVŘENO" a zpětná pružina je předepnuta.
Doba pro úplné otevření listu klapky z polohy "ZAVŘENO" do polohy "OTEVŘENO" je max. 120 s. Jestliže dojde k přerušení napájení servopohonu (ztrátou napájecího napětí nebo stisknutím resetovacího tlačítka na termoelektrickém spouštěcím zařízení BAT), zpětná pružina přestavi list klapky do havarijní polohy "ZAVŘENO". Doba přestavení listu z polohy "OTEVŘENO" do polohy "ZAVŘENO je max. 20 s. Dojde-li znovu k obnovení napájecího napětí (list se může nacházet v kterékoli poloze), servopohon začne list klapky opět přestavovat do polohy "OTEVŘENO".
Součástí servopohonu je termoelektrické spouštěcí zařízení BAT, které obsahuje dvě tepelné pojistky Tf1 a Tf2. Tyto pojistky jsou aktivovány při překročení teploty +72°C (pojistka Tf1 při překročení teploty v okolí klapky, Tf2 při překročení teploty uvnitř vzduchotechnického potrubí).
Signalizace poloh listu klapky "OTEVŘENO" a "ZAVŘENO" je zajištěna dvěma zabudovanými, pevně nastavenými koncovými spínači.
Charakteristika požárních klapek:
- CE certifikace dle EN 15650
- testováno dle EN 1366-2
- klasifikováno dle EN 13501-3+A1
- požární odolnost: EIS 120 - 500 Pa, EIS 120, EIS 90, EIS 60
- těsnost dle EN 1751 přes těleso třída C a přes list klapky třída 3
- cyklování C 10 000 dle EN 15650
- korozivzdornost dle EN 15650
- ES Certifikáty shody: 1391-CPR-2021/0145
Bezchybná funkce klapek je zajištěna za těchto podmínek:
- maximální rychlost proudění vzduchu 12 m/s, maximální tlakový rozdíl 1200 Pa
- rovnoměrné rozložení proudění vzduchu v celém průřezu klapky
Doplňkové parametry
| Kategorie: | Mandík FDMR - kruhové požární klapky |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 10.8 kg |
| Provedení: | .50 |
| Varianta: | Servopohon 24V |
| Napětí [V]: | 24 |
| Maximální teplota [°C]: | 120 |
| Průměr potrubí [mm]: | 450 |
