JETLINE 200
Kód: SP204100050
Související produkty
Detailní popis produktu
Diagonální potrubní ventilátor JETLINE 200 je určen pro odvětrávání rodinných domů, sociálních zařízení, kanceláří a provozoven. Skříň je vylisována z ocelového pozinkovaného plechu. Kompaktní nízkoprofilový design. Motor ventilátoru je jednofázový asynchronní s vnějším motorem a tepelnou ochranou. Montáž ventilátoru se provádí pomocí montážní konzole (součást dodávky) v každé poloze osy motoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí. Regulace otáček se provádí elektronickými nebo transformátorovými regulátory.Skříň ventilátoru

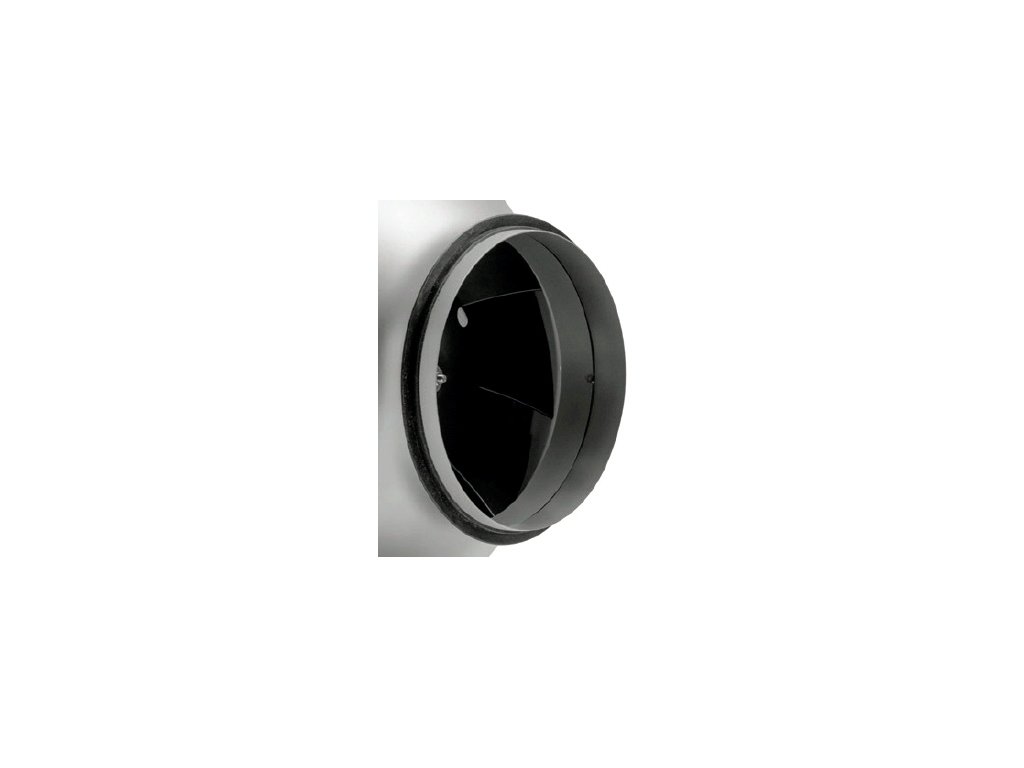

Skříň je vylisována z ocelového pozinkového plechu. Kompaktní nízkoprofilový design. Na hrdlech pro připojení potrubí je gumové těsnění, na výtlaku je integrovaný difuzor zlepšující účinnost a snižující hluk.
Oběžné kolo
Oběžné kolo je vyrobeno z ABS plastu, jeho optimalizovaný design zvyšuje výkon a snižuje hluk.
Motor ventilátoru
Jednofázový asynchronní motor s vnějším rotorem a tepelnou ochranou. Napětí 220-240 V, 50/60 Hz (JETLINE 315 pouze 50 Hz), Třída izolace F, krytí IP44. Pracovní teplota -20 °C až +60 °C.
Svorkovnice ventilátoru

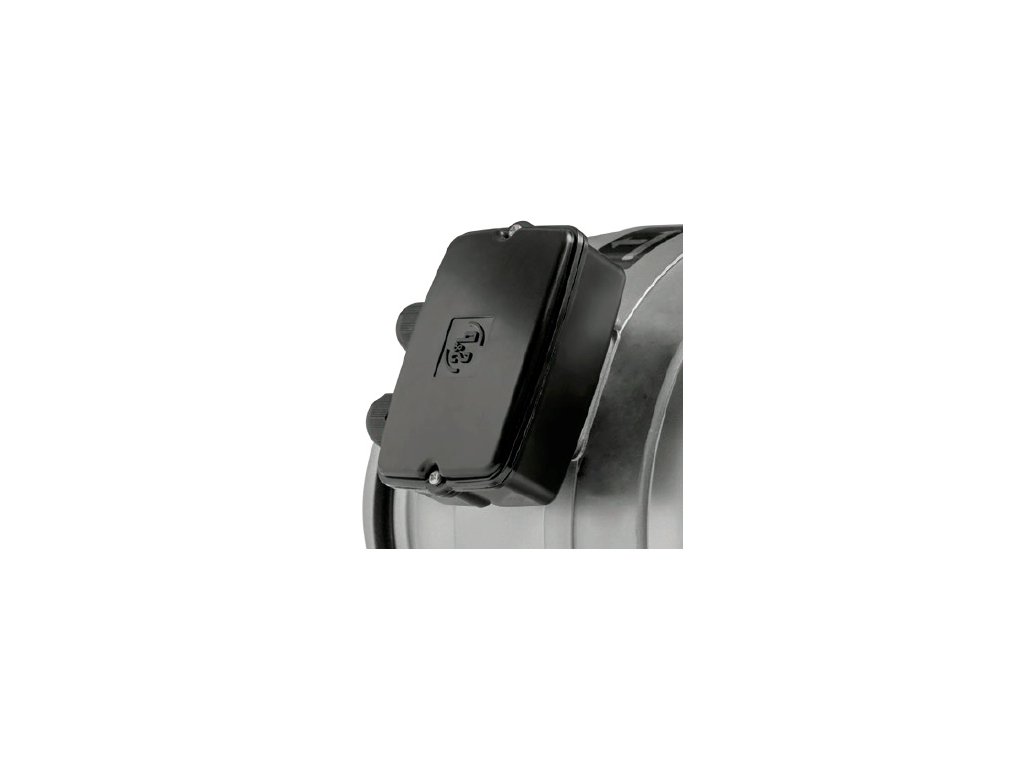

Svorkovnice je z černého plastu, je pevně umístněna na skříni ventilátoru.
Regulace otáček
Regulace otáček se provádí elektronickými nebo transformátorovými regulátory.
Montáž

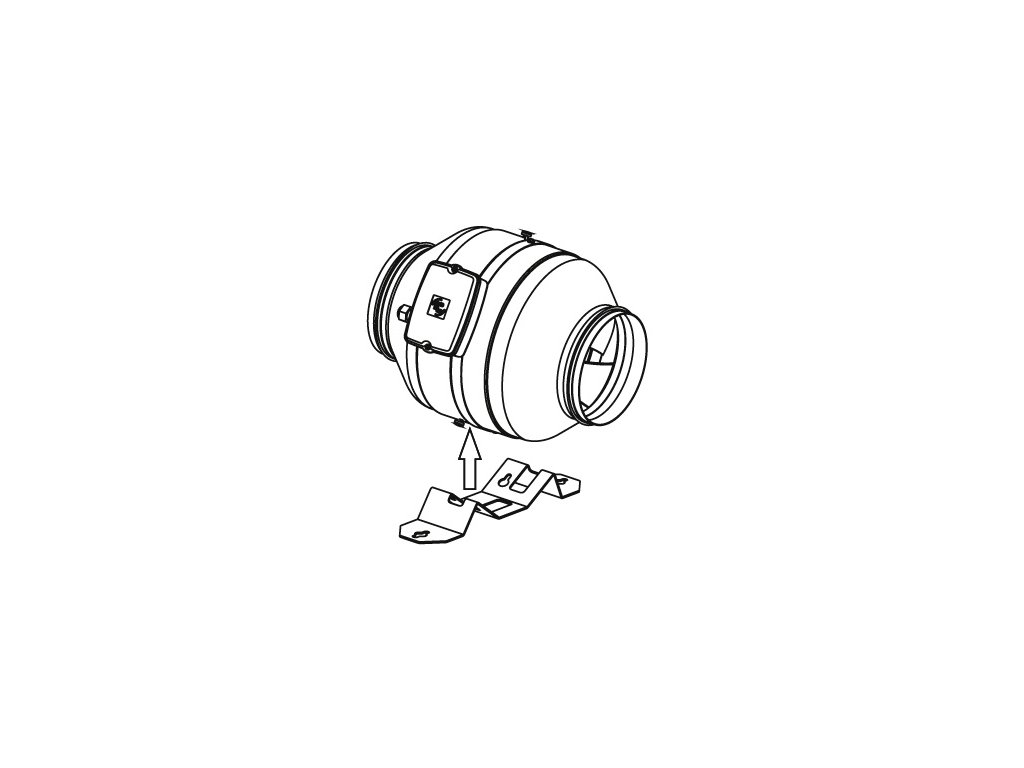

Montáž ventilátoru se provádí pomocí montážní konzole (součást dodávky) v každé poloze osy motoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.
Pokyny

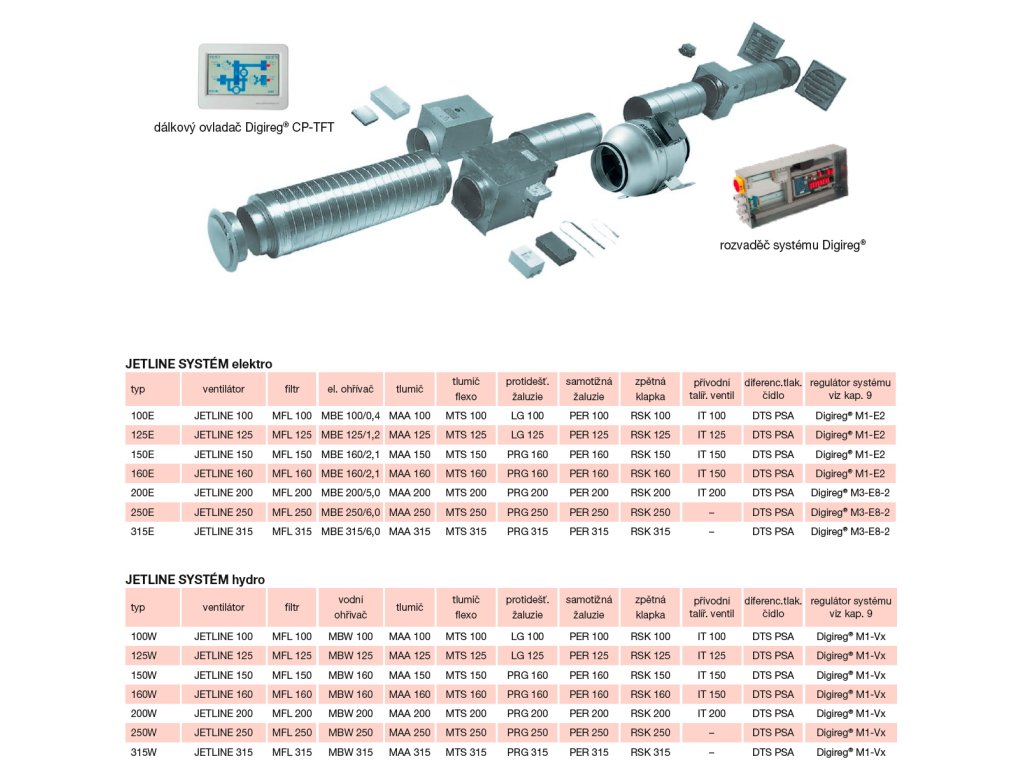

Ventilátory jsou určeny k odvětrání rodinných domů, sociálních zařízení, kanceláří a provozoven. Výhodně lze při instalaci do podhledu použít flexohadice, tvarovky, rozváděcí skříně a talířové ventily. Ventilátory lze použít ve spojení s inteligentním čidlem AIRSENS-RH nebo s hygrostatem kombinovaným s termostatem pro odvětrání vlhkých prostor.
Doplňkové parametry
| Kategorie: | Ventilátory do kruhového potrubíVentilátory do kruhového potrubí průměr 200 mm |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 5.6 kg |
| Průměr potrubí [mm]: | 200 |
| Otáčky [min-1]: | 2630 |
| Napětí [V]: | 230 |
| Příkon [W]: | 125 |
| Průtok [m3/h]: | 1080 |
| Teplota [°C]: | -5 až +60 |
| Akustický tlak [dB(A)]: | 58/42/55 |
| Proud [A]: | 0,5 |
| Krytí: | IP44 |
| Regulátor: | REB 1 N |
