SILENT ECO U 60 H

Product detailed description

Skříň ventilátoru

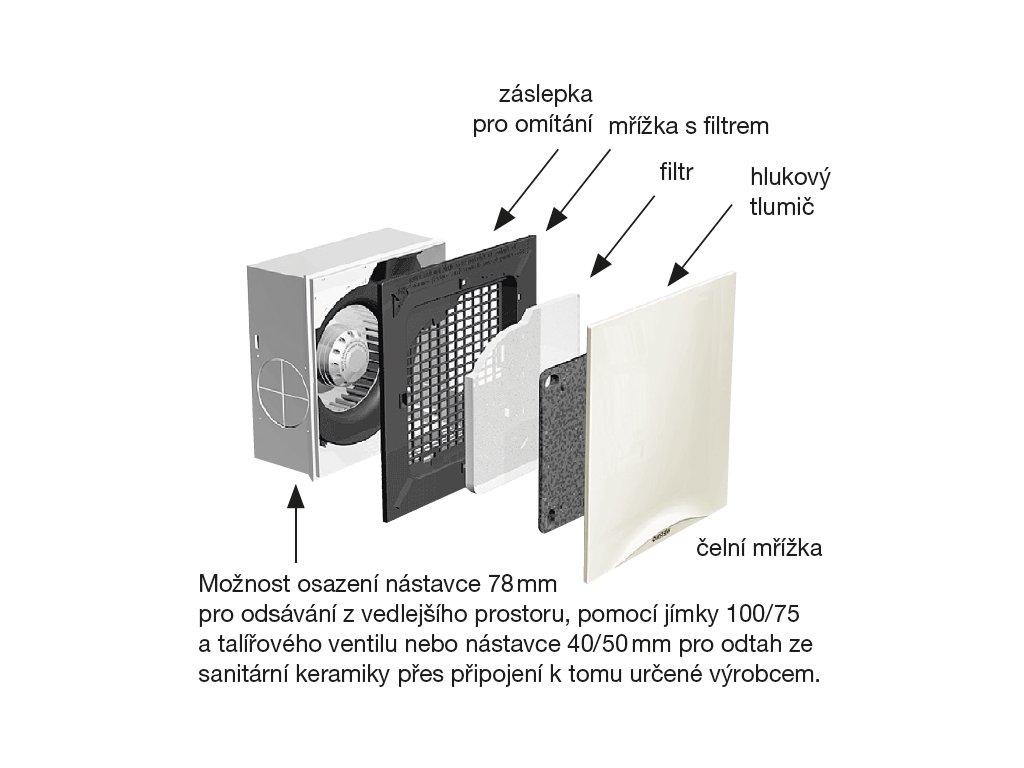

Skříň ventilátoru je vyrobena z ABS plastu v bílé barvě. Ventilátory s označením ECO-A mají výtlak směrem dozadu, průměr výtlačného hrdla je 78 mm. Ventilátory ECO-U má výtlak směrem dozadu (Z) nebo nahoru (H), pro vzduchotechnické potrubí o průměru 75 – 80 mm. Na výtlaku radiálního ventilátoru je zpětná klapka. Montáž je na zeď, pod omítku nebo do podhledu. Čelní mřížka obsahuje filtr a tlumič hluku.

Oběžné kolo

Oběžné kolo ventilátoru je radiální s dopředu zahnutými lopatkami, nalisované na vnějším rotoru.

Motor ventilátoru

Motor ventilátoru je asynchronní s vnějším rotorem, vysokou účinností a nízkou spotřebou. Motor je vybaven kuličkovými ložiskami, termo pojistkou proti přetížení. Maximální teplota okolí je 40°C. Krytí IPX5.

Svorkovnice ventilátoru

Svorkovnice ventilátoru je přístupná po demontáži čelní mřížky ve skříni ventilátoru.

Regulace otáček ventilátoru

Regulace otáček se provádí elektronickými regulátory.

Montáž ventilátoru

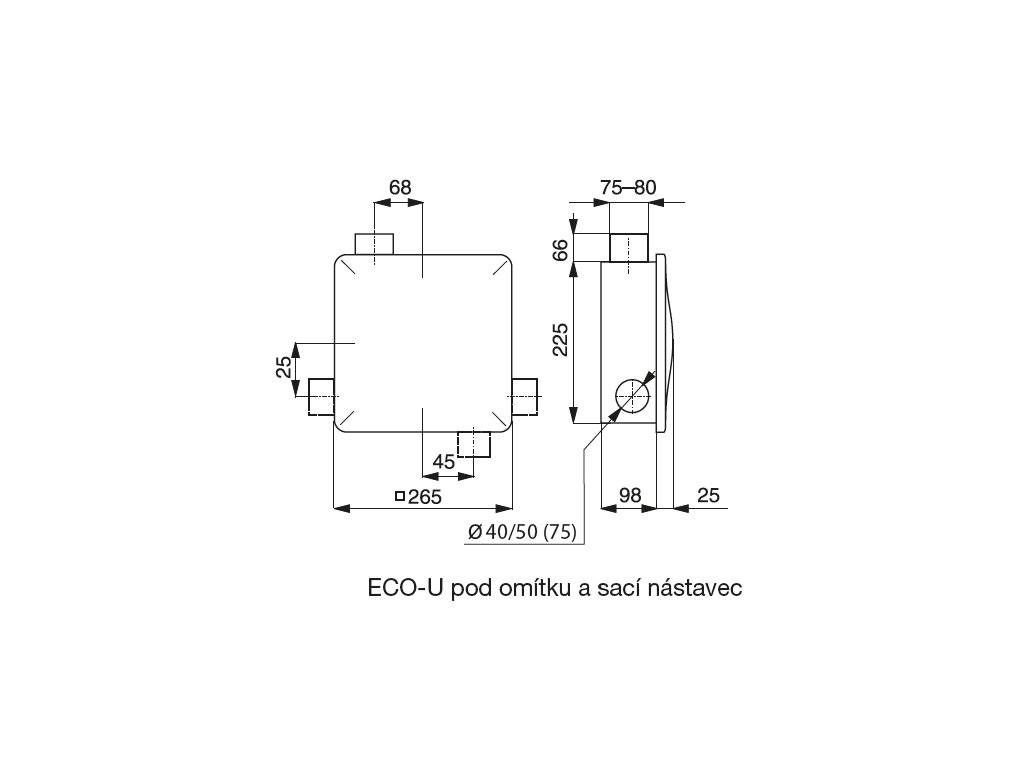

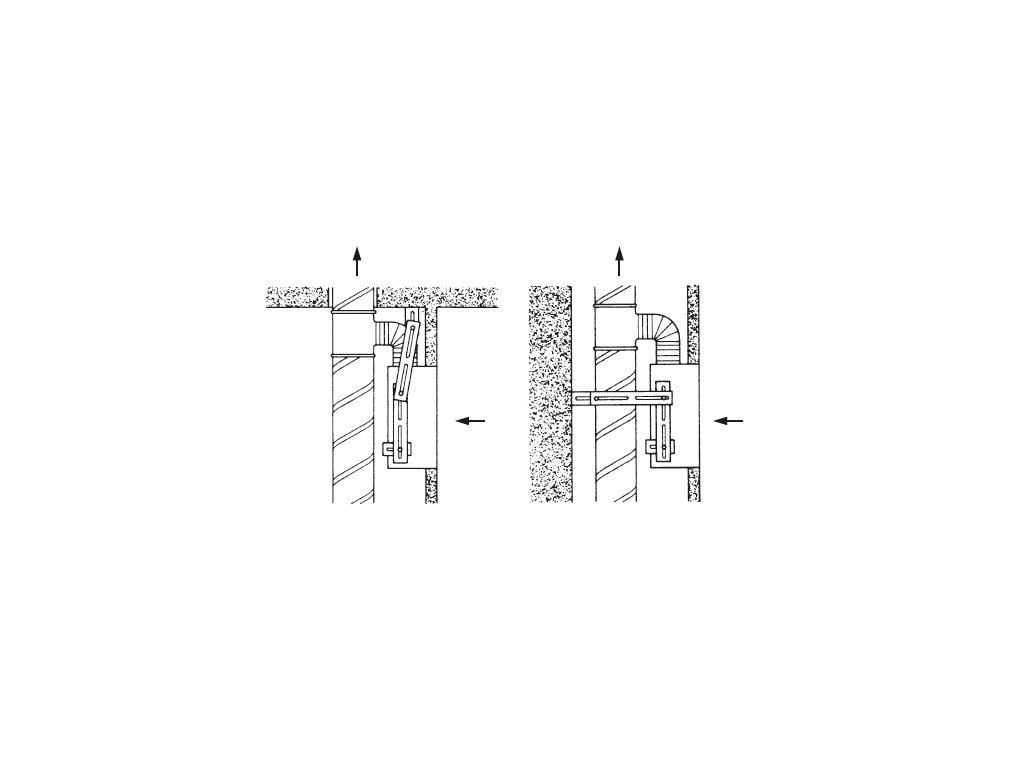

Montáž u ECO-U se provádí pod omítku nebo do podhledu, v horizontální i vertikální poloze. Nástavec pro odsávání vedlejších prostor lze podle potřeby umístit ze tří stran skříně, viz obrázek. Ventilátor se dodává sestavený, skříň je zakryta dočasným víkem proti zašpinění a po montáži se nahradí čelní deskou, která je volně přiložena. Na zvláštní objednávku lze dodat skříň, motorventilátor a čelní desku samostatně. Nepřesnost zazdění je možno vyrovnat pootočením čelní mřížky až o cca 10?. Montáž ECO-A se provádí na stěnu nebo na podhled
