MBE 315/15 R2
Code: TK510300250
_en.png?61019292)
Related products
Product detailed description

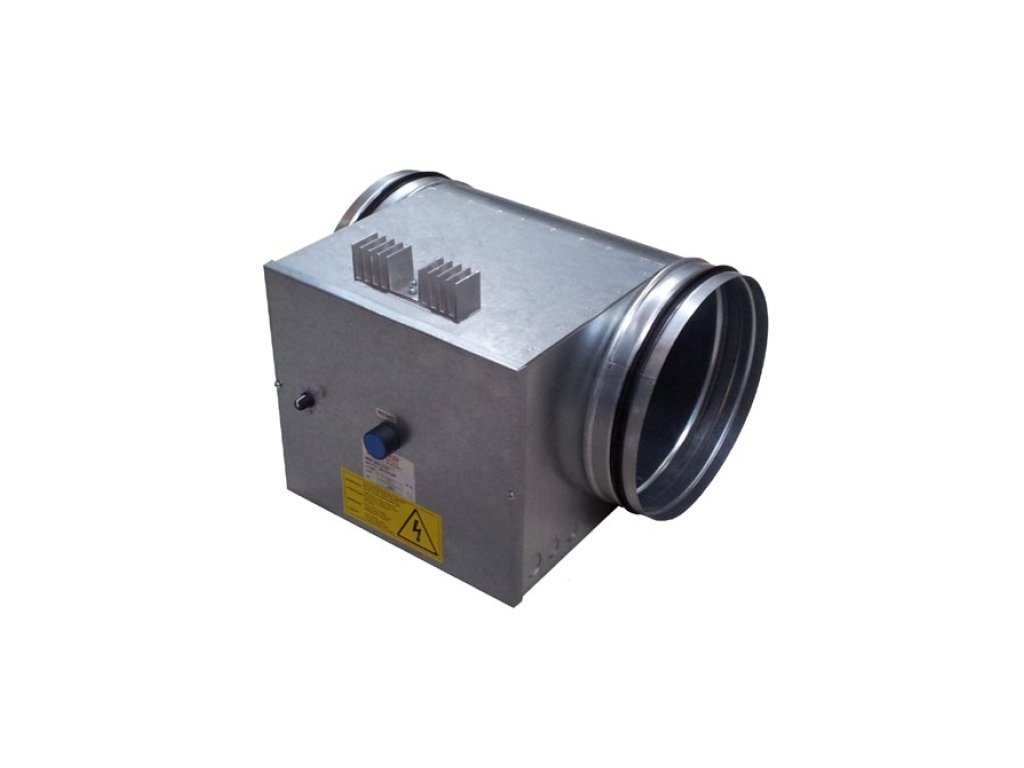

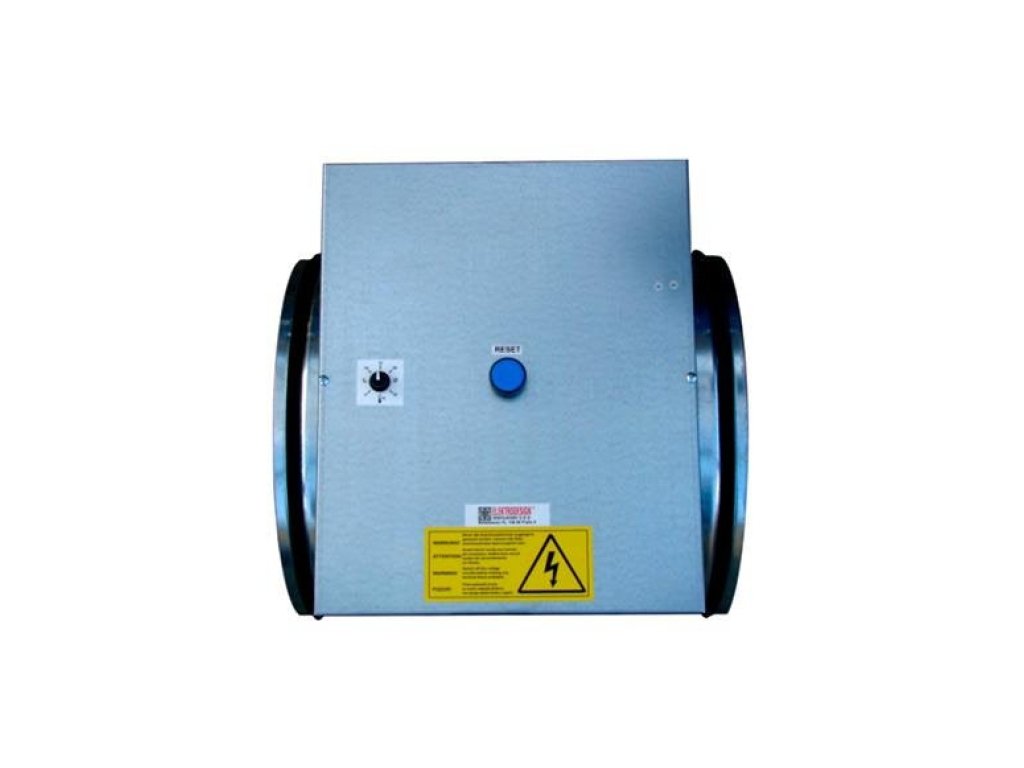

Elektrický potrubní ohřívač vzduchu s regulací výkonu MBE 315/15 R2 má skříň z galvanizovaného plechu, která obsahuje svorkovnici. Topné tyče elektrického ohřívače jsou z nerezové oceli. Elektrický ohřívač vzduchu MBE 315/15 R2 pro kruhové vzduchotechnické potrubí je vybaven dvěma termostaty - jeden je pracovní (60 °C), druhý bezpečnostní (bezpečnostní vypíná při 120 °C). Tlačítko resetu bezpečnostního termostatu je umístěno na skříni, při montáži je nutno umístit potrubní kruhový ohřívač s ohledem na revizní činnost. Plynulá regulace elektrického ohřívače MBE 315/15 R2 se provádí přivedením regulačního napětí s rozsahem 0-10V v závislosti na regulační odchylce nebo vestavěným regulátorem teploty. Elektrický ohřívač je vybaven vlastním regulátorem teploty se vstupy pro čidla TGBK. Regulátor umožňuje připojení s regulační jednotkou Unireg®, případně kompletní regulací Digireg®.
Technické parametry:
- řídicí napětí 0 až 10 V DC
- odebíraný proud při řídicím napětí 10 V do 10 mA
- rozsah řídicího napětí pro 0–100 % výkonu ohřívače je cca 1,9 až 9,6 V
- tepelná ztráta na chladičích max. 0,6% výkonu ohřívače (bližší údaje na vyžádání)
- provozní teplota na chladičích (při teplotě okolí 40 °C) je do 85 °C
- maximální teplota na chladičích s elektronickým omezením při nedostatečném chlazení do 100 °C
- perioda spínání ohřívače cca 20 s
- řídicí obvod je galvanicky oddělen od síťového napětí, zachovává podmínky pro obvody SELV
- pro řidicí systémy, které nemohou dodat řídicí napětí s proudem 10 mA, je k dispozici převodník PS-21
- krytí IP43
- montují se za ventilátor ve směru průtoku vzduchu, mezi ventilátor a ohřívač je nutno vložit cca 1 m potrubí
- při vypnutí ventilátorů smějí klapky v systému zavřít až po dochlazení tyčí, v opačném případě hrozí poškození ohřívače a ostatního zařízení.
Pozor! Elektrický ohřívač musí mít pro zachování správné funkce minimální rychlost přes topné spirály 1,5 m/s. Při nedodržení této rychlosti se topné spirály přehřívají a vypíná termoochrana ohřívače. Tím se zásadně snižuje životnost topných spirál.
Additional parameters
| Category: | Ohřívače |
|---|---|
| Warranty: | 2 years |
| Weight: | 10 kg |
| Variant: | Elektrický, Kruhový, Regulace výkonu |
| Napětí [V]: | 3/400 |
| Průměr potrubí [mm]: | 315 |
| Příkon [W]: | 15000 |
| Proud [A]: | 21,6 |
| Min. Průtok [m3/h]: | 420 |
| Krytí: | IP43 |
