Mandík RDTM - těsná lamelová regulační klapka do čtyřhranného potrubí

Těsné lamelové regulační klapky Mandík RDTM do čtyřhranného vzduchotechnického potrubí jsou určeny pro systémy větrání, vytápění a klimatizace (HVAC) v budovách. Čtyřhranné regulační klapky Mandík RDTM umožňují změnou svého efektivního světlého průřezu regulovat průtok vzduchu. Tuhé lamelové listy z ocelového plechu jsou opatřeny těsněním z EPDM.

Lamelové těsné regulační klapky Mandík RDTM se skládají ze čtyřhranného ocelového tělesa, soustavy ocelových protiběžných lamel vybavených těsnícími čely z UV stabilizovaného kompozitu s potlačenou hořlavostí V-0 dle UL 94 na bázi polyamidu spojených přes ocelové čepy s kompozitními kluznými ložisky, táhlou mechanikou z oceli a dále případně ze servopohonu, přípravy pro servopohon nebo ruční mechaniky. Čtyřhranné těsné regulační klapky Mandík RDTM dodáváme od velikostí 100x100 mm až po 2000x2000 mm.

Výhody lamelové klapky Mandík RDTM:

snadné uzavírání, hladký a bezhlučný chod
tuhé listy s vynikající aerodynamikou
dvěma velikostmi listů k zajištění optimálního zaplnění světlého průřezu
širokým rozmezím podmínek použití

Provozní podmínky použití klapky Mandík RDTM:

vodorovná nebo svislá orientace listů klapky
maximální rychlost proudění vzduchu v potrubí 12 m/s
provozní přetlak nebo podtlak v potrubí maximálně 1500 Pa
provozní teplota -20 °C až +70 °C

Provedení lamelových regulačních klapek Mandík RDTM:

.01 - těsná klapka s ručním ovládáním

.09 - těsná klapka s přípravou pro osazení servopohonu

.43 - těsná klapka se servopohonem s havarijní funkcí 230V - bez proudu zavřeno

.45 - těsná klapka s dvoupolohovým ovládáním servopohonu 230V - bez signalizace polohy

.46 - těsná klapka s dvoupolohovým ovládáním servopohonu 230V - se signalizací jedné polohy

.48 - těsná klapka se servopohonem s havarijní funkcí 230V + signalizace polohy (2 polohy) - bez proudu zavřeno

.53 - těsná klapka se servopohonem s havarijní funkcí 24V - bez proudu zavřeno

.55 - těsná klapka s dvoupolohovým ovládáním servopohonu 24V - bez signalizace polohy

.56 - těsná klapka s dvoupolohovým ovládáním servopohonu 24V - se signalizací jedné polohy

.57 - těsná klapka s ovládáním servopohonu 24V SR s plynulou regulací polohy

.58 - těsná klapka se servopohonem s havarijní funkcí 24V + signalizace polohy (2 polohy)

Katalogový list: Mandík RDTM - těsné lamelové regulační klapky do čtyřhranného potrubí

Obraťte se nás emailem obchod@czvzduchotechnika.cz nebo telefonicky +420 736 239 669 v případě poptávky.

Zaslat poptávku

Bestsellers

Mandík RDTM 2000x2000 .58

1-2 týdny

Code: RDTM2000X2000.58

€2 379,52

(€1 966,55 excl. VAT)

Mandík RDTM 2000x1800 .58

1-2 týdny

Code: RDTM2000X1800.58

€2 282,39

(€1 886,27 excl. VAT)

Mandík RDTM 2000x1600 .58

1-2 týdny

Code: RDTM2000X1600.58

€2 153,80

(€1 780 excl. VAT)

Mandík RDTM 2000x1400 .58

1-2 týdny

Code: RDTM2000X1400.58

€2 065,91

(€1 707,36 excl. VAT)

Mandík RDTM 2000x1250 .58

1-2 týdny

Code: RDTM2000X1250.58

€1 980,22

(€1 636,55 excl. VAT)

Mandík RDTM 2000x1200 .58

1-2 týdny

Code: RDTM2000X1200.58

€1 971,97

(€1 629,73 excl. VAT)

Mandík RDTM 2000x1000 .58

1-2 týdny

Code: RDTM2000X1000.58

€1 228,48

(€1 015,27 excl. VAT)

Mandík RDTM 2000x800 .58

1-2 týdny

Code: RDTM2000X800.58

€1 136,63

(€939,36 excl. VAT)

Mandík RDTM 2000x630 .58

1-2 týdny

Code: RDTM2000X630.58

€1 048,96

(€866,91 excl. VAT)

Mandík RDTM 2000x600 .58

1-2 týdny

Code: RDTM2000X600.58

€1 044,23

(€863 excl. VAT)

Show more products

212 items total

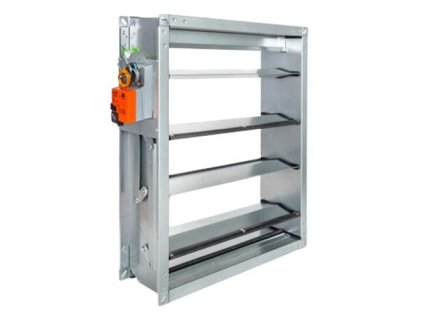

Mandík RDTM 315x250 .57

1-2 týdny

€273,32 excl. VAT

€330,72 / pcs

Code: RDTM315X250.57

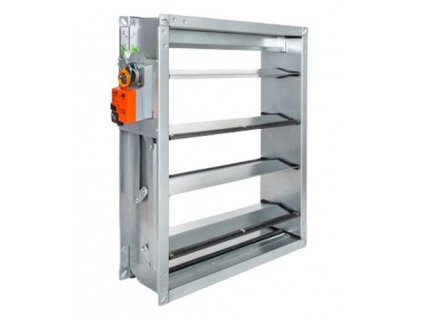

Mandík RDTM 400x200 .57
