Mandík RDTM - těsná lamelová regulační klapka do čtyřhranného potrubí

Těsné lamelové regulační klapky Mandík RDTM do čtyřhranného vzduchotechnického potrubí jsou určeny pro systémy větrání, vytápění a klimatizace (HVAC) v budovách. Čtyřhranné regulační klapky Mandík RDTM umožňují změnou svého efektivního světlého průřezu regulovat průtok vzduchu. Tuhé lamelové listy z ocelového plechu jsou opatřeny těsněním z EPDM.

Lamelové těsné regulační klapky Mandík RDTM se skládají ze čtyřhranného ocelového tělesa, soustavy ocelových protiběžných lamel vybavených těsnícími čely z UV stabilizovaného kompozitu s potlačenou hořlavostí V-0 dle UL 94 na bázi polyamidu spojených přes ocelové čepy s kompozitními kluznými ložisky, táhlou mechanikou z oceli a dále případně ze servopohonu, přípravy pro servopohon nebo ruční mechaniky. Čtyřhranné těsné regulační klapky Mandík RDTM dodáváme od velikostí 100x100 mm až po 2000x2000 mm.

Výhody lamelové klapky Mandík RDTM:

snadné uzavírání, hladký a bezhlučný chod
tuhé listy s vynikající aerodynamikou
dvěma velikostmi listů k zajištění optimálního zaplnění světlého průřezu
širokým rozmezím podmínek použití

Provozní podmínky použití klapky Mandík RDTM:

vodorovná nebo svislá orientace listů klapky
maximální rychlost proudění vzduchu v potrubí 12 m/s
provozní přetlak nebo podtlak v potrubí maximálně 1500 Pa
provozní teplota -20 °C až +70 °C

Provedení lamelových regulačních klapek Mandík RDTM:

.01 - těsná klapka s ručním ovládáním

.09 - těsná klapka s přípravou pro osazení servopohonu

.43 - těsná klapka se servopohonem s havarijní funkcí 230V - bez proudu zavřeno

.45 - těsná klapka s dvoupolohovým ovládáním servopohonu 230V - bez signalizace polohy

.46 - těsná klapka s dvoupolohovým ovládáním servopohonu 230V - se signalizací jedné polohy

.48 - těsná klapka se servopohonem s havarijní funkcí 230V + signalizace polohy (2 polohy) - bez proudu zavřeno

.53 - těsná klapka se servopohonem s havarijní funkcí 24V - bez proudu zavřeno

.55 - těsná klapka s dvoupolohovým ovládáním servopohonu 24V - bez signalizace polohy

.56 - těsná klapka s dvoupolohovým ovládáním servopohonu 24V - se signalizací jedné polohy

.57 - těsná klapka s ovládáním servopohonu 24V SR s plynulou regulací polohy

.58 - těsná klapka se servopohonem s havarijní funkcí 24V + signalizace polohy (2 polohy)

Katalogový list: Mandík RDTM - těsné lamelové regulační klapky do čtyřhranného potrubí

Obraťte se nás emailem obchod@czvzduchotechnika.cz nebo telefonicky +420 736 239 669 v případě poptávky.

Zaslat poptávku

Bestsellers

Mandík RDTM 2000x2000 .58

1-2 týdny

Code: RDTM2000X2000.58

€2 379,52

(€1 966,55 excl. VAT)

Mandík RDTM 2000x1800 .58

1-2 týdny

Code: RDTM2000X1800.58

€2 282,39

(€1 886,27 excl. VAT)

Mandík RDTM 2000x1600 .58

1-2 týdny

Code: RDTM2000X1600.58

€2 153,80

(€1 780 excl. VAT)

Mandík RDTM 2000x1400 .58

1-2 týdny

Code: RDTM2000X1400.58

€2 065,91

(€1 707,36 excl. VAT)

Mandík RDTM 2000x1250 .58

1-2 týdny

Code: RDTM2000X1250.58

€1 980,22

(€1 636,55 excl. VAT)

Mandík RDTM 2000x1200 .58

1-2 týdny

Code: RDTM2000X1200.58

€1 971,97

(€1 629,73 excl. VAT)

Mandík RDTM 2000x1000 .58

1-2 týdny

Code: RDTM2000X1000.58

€1 228,48

(€1 015,27 excl. VAT)

Mandík RDTM 2000x800 .58

1-2 týdny

Code: RDTM2000X800.58

€1 136,63

(€939,36 excl. VAT)

Mandík RDTM 2000x630 .58

1-2 týdny

Code: RDTM2000X630.58

€1 048,96

(€866,91 excl. VAT)

Mandík RDTM 2000x600 .58

1-2 týdny

Code: RDTM2000X600.58

€1 044,23

(€863 excl. VAT)

Show more products

212 items total

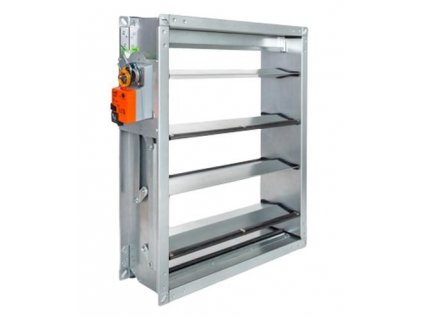

Mandík RDTM 200x200 .45

1-2 týdny

€242,18 excl. VAT

€293,04 / pcs

Code: RDTM200X200.45

Mandík RDTM 200x250 .45

1-2 týdny

€244,87 excl. VAT

€296,29 / pcs

Code: RDTM200X250.45

Mandík RDTM 250x200 .45

1-2 týdny

€245,09 excl. VAT

€296,56 / pcs

Code: RDTM250X200.45

Mandík RDTM 300x200 .45

1-2 týdny

€247,87 excl. VAT

€299,92 / pcs

Code: RDTM300X200.45

Mandík RDTM 250x250 .45

1-2 týdny

€248,09 excl. VAT

€300,19 / pcs

Code: RDTM250X250.45

Mandík RDTM 315x200 .45

1-2 týdny

€248,78 excl. VAT

€301,02 / pcs

Code: RDTM315X200.45

Mandík RDTM 300x250 .45

1-2 týdny

€251,18 excl. VAT

€303,93 / pcs

Code: RDTM300X250.45

Mandík RDTM 315x250 .45

1-2 týdny

€252,23 excl. VAT

€305,20 / pcs

Code: RDTM315X250.45

Mandík RDTM 400x200 .45

1-2 týdny

€254,36 excl. VAT

€307,78 / pcs

Code: RDTM400X200.45

Mandík RDTM 200x300 .45

1-2 týdny

€257,41 excl. VAT

€311,47 / pcs

Code: RDTM200X300.45

Mandík RDTM 200x315 .45

1-2 týdny

€258,18 excl. VAT

€312,40 / pcs

Code: RDTM200X315.45

Mandík RDTM 400x250 .45

1-2 týdny

€258,18 excl. VAT

€312,40 / pcs

Code: RDTM400X250.45

Mandík RDTM 500x200 .45

1-2 týdny

€259,96 excl. VAT

€314,55 / pcs

Code: RDTM500X200.45

Mandík RDTM 250x300 .45

1-2 týdny

€260,91 excl. VAT

€315,70 / pcs

Code: RDTM250X300.45

Mandík RDTM 250x315 .45

1-2 týdny

€261,69 excl. VAT

€316,64 / pcs

Code: RDTM250X315.45

Mandík RDTM 300x300 .45

1-2 týdny

€264,27 excl. VAT

€319,77 / pcs

Code: RDTM300X300.45

Mandík RDTM 500x250 .45

1-2 týdny

€264,55 excl. VAT

€320,10 / pcs

Code: RDTM500X250.45

Mandík RDTM 300x315 .45

1-2 týdny

€265,14 excl. VAT

€320,82 / pcs

Code: RDTM300X315.45

Mandík RDTM 315x300 .45

1-2 týdny

€265,32 excl. VAT

€321,04 / pcs

Code: RDTM315X300.45

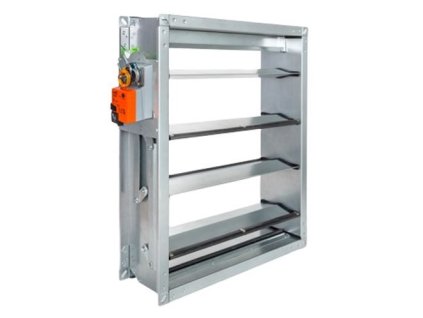

Mandík RDTM 315x315 .45

1-2 týdny

€266,23 excl. VAT

€322,14 / pcs

Code: RDTM315X315.45

Mandík RDTM 200x400 .45

1-2 týdny

€270,41 excl. VAT

€327,20 / pcs

Code: RDTM200X400.45

Mandík RDTM 400x300 .45

1-2 týdny

€272,05 excl. VAT

€329,18 / pcs

Code: RDTM400X300.45

Mandík RDTM 250x400 .45

1-2 týdny

€274,27 excl. VAT

€331,87 / pcs

Code: RDTM250X400.45

Mandík RDTM 600x200 .45

1-2 týdny

€320 excl. VAT

€387,20 / pcs

Code: RDTM600X200.45
