Mandík RDTM - těsná lamelová regulační klapka do čtyřhranného potrubí

Těsné lamelové regulační klapky Mandík RDTM do čtyřhranného vzduchotechnického potrubí jsou určeny pro systémy větrání, vytápění a klimatizace (HVAC) v budovách. Čtyřhranné regulační klapky Mandík RDTM umožňují změnou svého efektivního světlého průřezu regulovat průtok vzduchu. Tuhé lamelové listy z ocelového plechu jsou opatřeny těsněním z EPDM.

Lamelové těsné regulační klapky Mandík RDTM se skládají ze čtyřhranného ocelového tělesa, soustavy ocelových protiběžných lamel vybavených těsnícími čely z UV stabilizovaného kompozitu s potlačenou hořlavostí V-0 dle UL 94 na bázi polyamidu spojených přes ocelové čepy s kompozitními kluznými ložisky, táhlou mechanikou z oceli a dále případně ze servopohonu, přípravy pro servopohon nebo ruční mechaniky. Čtyřhranné těsné regulační klapky Mandík RDTM dodáváme od velikostí 100x100 mm až po 2000x2000 mm.

Výhody lamelové klapky Mandík RDTM:

  • snadné uzavírání, hladký a bezhlučný chod
  • tuhé listy s vynikající aerodynamikou
  • dvěma velikostmi listů k zajištění optimálního zaplnění světlého průřezu
  • širokým rozmezím podmínek použití

Provozní podmínky použití klapky Mandík RDTM:

  • vodorovná nebo svislá orientace listů klapky
  • maximální rychlost proudění vzduchu v potrubí 12 m/s
  • provozní přetlak nebo podtlak v potrubí maximálně 1500 Pa
  • provozní teplota -20 °C až +70 °C

Provedení lamelových regulačních klapek Mandík RDTM:

.01 - těsná klapka s ručním ovládáním
.09 - těsná klapka s přípravou pro osazení servopohonu
.43 - těsná klapka se servopohonem s havarijní funkcí 230V - bez proudu zavřeno
.45 - těsná klapka s dvoupolohovým ovládáním servopohonu 230V - bez signalizace polohy
.46 - těsná klapka s dvoupolohovým ovládáním servopohonu 230V - se signalizací jedné polohy
.48 - těsná klapka se servopohonem s havarijní funkcí 230V + signalizace polohy (2 polohy) - bez proudu zavřeno
.53 - těsná klapka se servopohonem s havarijní funkcí 24V - bez proudu zavřeno
.55 - těsná klapka s dvoupolohovým ovládáním servopohonu 24V - bez signalizace polohy
.56 - těsná klapka s dvoupolohovým ovládáním servopohonu 24V - se signalizací jedné polohy
.57 - těsná klapka s ovládáním servopohonu 24V SR s plynulou regulací polohy
.58 - těsná klapka se servopohonem s havarijní funkcí 24V + signalizace polohy (2 polohy)





Obraťte se nás emailem obchod@czvzduchotechnika.cz nebo telefonicky +420 736 239 669 v případě poptávky.

Zaslat poptávku

Bestsellers

Mandík RDTM 2000x2000.58
Mandík RDTM 2000x2000 .58
1-2 weeks
Code: RDTM2000X2000.58

€2 101,54
(€1 736,81 excl. VAT)
Mandík RDTM 2000x1800.58
Mandík RDTM 2000x1800 .58
1-2 weeks
Code: RDTM2000X1800.58

€2 015,76
(€1 665,92 excl. VAT)
Mandík RDTM 2000x1600.58
Mandík RDTM 2000x1600 .58
1-2 weeks
Code: RDTM2000X1600.58

€1 902,19
(€1 572,06 excl. VAT)
Mandík RDTM 2000x1400.58
Mandík RDTM 2000x1400 .58
1-2 weeks
Code: RDTM2000X1400.58

€1 824,57
(€1 507,91 excl. VAT)
Mandík RDTM 2000x1250.58
Mandík RDTM 2000x1250 .58
1-2 weeks
Code: RDTM2000X1250.58

€1 748,89
(€1 445,36 excl. VAT)
Mandík RDTM 2000x1200.58
Mandík RDTM 2000x1200 .58
1-2 weeks
Code: RDTM2000X1200.58

€1 741,60
(€1 439,34 excl. VAT)
Mandík RDTM 2000x1000.58
Mandík RDTM 2000x1000 .58
1-2 weeks
Code: RDTM2000X1000.58

€1 084,97
(€896,67 excl. VAT)
Mandík RDTM 2000x800.58
Mandík RDTM 2000x800 .58
1-2 weeks
Code: RDTM2000X800.58

€1 003,85
(€829,63 excl. VAT)
Mandík RDTM 2000x630.58
Mandík RDTM 2000x630 .58
1-2 weeks
Code: RDTM2000X630.58

€926,42
(€765,64 excl. VAT)
Mandík RDTM 2000x600.58
Mandík RDTM 2000x600 .58
1-2 weeks
Code: RDTM2000X600.58

€922,24
(€762,18 excl. VAT)
11 items total
Products grid:
Mandík RDTM 600x1200.09
€243,40 excl. VAT
€294,51 / pcs
Code: RDTM600X1200.09
Mandík RDTM 600x1200.01
€247,77 excl. VAT
€299,80 / pcs
Code: RDTM600X1200.01
Mandík RDTM 600x1200.55
€453,71 excl. VAT
€548,99 / pcs
Code: RDTM600X1200.55
Mandík RDTM 600x1200.56
€453,71 excl. VAT
€548,99 / pcs
Code: RDTM600X1200.56
Mandík RDTM 600x1200.45
€454,40 excl. VAT
€549,82 / pcs
Code: RDTM600X1200.45
Mandík RDTM 600x1200.46
€509,36 excl. VAT
€616,32 / pcs
Code: RDTM600X1200.46
Mandík RDTM 600x1200.57
€536,65 excl. VAT
€649,35 / pcs
Code: RDTM600X1200.57

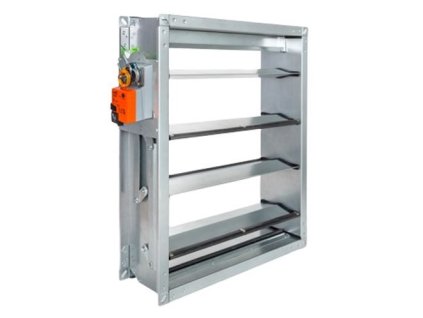

Mandík RDTM 600x1200.53
€597,75 excl. VAT
€723,28 / pcs
Code: RDTM600X1200.53
Mandík RDTM 600x1200.58
€634,88 excl. VAT
€768,21 / pcs
Code: RDTM600X1200.58
Mandík RDTM 600x1200.43
€650,18 excl. VAT
€786,72 / pcs
Code: RDTM600X1200.43
Mandík RDTM 600x1200.48
€687,36 excl. VAT
€831,70 / pcs
Code: RDTM600X1200.48
