Mandík RDTM - těsná lamelová regulační klapka do čtyřhranného potrubí

Těsné lamelové regulační klapky Mandík RDTM do čtyřhranného vzduchotechnického potrubí jsou určeny pro systémy větrání, vytápění a klimatizace (HVAC) v budovách. Čtyřhranné regulační klapky Mandík RDTM umožňují změnou svého efektivního světlého průřezu regulovat průtok vzduchu. Tuhé lamelové listy z ocelového plechu jsou opatřeny těsněním z EPDM.

Lamelové těsné regulační klapky Mandík RDTM se skládají ze čtyřhranného ocelového tělesa, soustavy ocelových protiběžných lamel vybavených těsnícími čely z UV stabilizovaného kompozitu s potlačenou hořlavostí V-0 dle UL 94 na bázi polyamidu spojených přes ocelové čepy s kompozitními kluznými ložisky, táhlou mechanikou z oceli a dále případně ze servopohonu, přípravy pro servopohon nebo ruční mechaniky. Čtyřhranné těsné regulační klapky Mandík RDTM dodáváme od velikostí 100x100 mm až po 2000x2000 mm.

Výhody lamelové klapky Mandík RDTM:

  • snadné uzavírání, hladký a bezhlučný chod
  • tuhé listy s vynikající aerodynamikou
  • dvěma velikostmi listů k zajištění optimálního zaplnění světlého průřezu
  • širokým rozmezím podmínek použití

Provozní podmínky použití klapky Mandík RDTM:

  • vodorovná nebo svislá orientace listů klapky
  • maximální rychlost proudění vzduchu v potrubí 12 m/s
  • provozní přetlak nebo podtlak v potrubí maximálně 1500 Pa
  • provozní teplota -20 °C až +70 °C

Provedení lamelových regulačních klapek Mandík RDTM:

.01 - těsná klapka s ručním ovládáním
.09 - těsná klapka s přípravou pro osazení servopohonu
.43 - těsná klapka se servopohonem s havarijní funkcí 230V - bez proudu zavřeno
.45 - těsná klapka s dvoupolohovým ovládáním servopohonu 230V - bez signalizace polohy
.46 - těsná klapka s dvoupolohovým ovládáním servopohonu 230V - se signalizací jedné polohy
.48 - těsná klapka se servopohonem s havarijní funkcí 230V + signalizace polohy (2 polohy) - bez proudu zavřeno
.53 - těsná klapka se servopohonem s havarijní funkcí 24V - bez proudu zavřeno
.55 - těsná klapka s dvoupolohovým ovládáním servopohonu 24V - bez signalizace polohy
.56 - těsná klapka s dvoupolohovým ovládáním servopohonu 24V - se signalizací jedné polohy
.57 - těsná klapka s ovládáním servopohonu 24V SR s plynulou regulací polohy
.58 - těsná klapka se servopohonem s havarijní funkcí 24V + signalizace polohy (2 polohy)





Obraťte se nás emailem obchod@czvzduchotechnika.cz nebo telefonicky +420 736 239 669 v případě poptávky.

Zaslat poptávku

Bestsellers

Mandík RDTM 2000x2000.58
Mandík RDTM 2000x2000 .58
1-2 weeks
Code: RDTM2000X2000.58

€2 101,54
(€1 736,81 excl. VAT)
Mandík RDTM 2000x1800.58
Mandík RDTM 2000x1800 .58
1-2 weeks
Code: RDTM2000X1800.58

€2 015,76
(€1 665,92 excl. VAT)
Mandík RDTM 2000x1600.58
Mandík RDTM 2000x1600 .58
1-2 weeks
Code: RDTM2000X1600.58

€1 902,19
(€1 572,06 excl. VAT)
Mandík RDTM 2000x1400.58
Mandík RDTM 2000x1400 .58
1-2 weeks
Code: RDTM2000X1400.58

€1 824,57
(€1 507,91 excl. VAT)
Mandík RDTM 2000x1250.58
Mandík RDTM 2000x1250 .58
1-2 weeks
Code: RDTM2000X1250.58

€1 748,89
(€1 445,36 excl. VAT)
Mandík RDTM 2000x1200.58
Mandík RDTM 2000x1200 .58
1-2 weeks
Code: RDTM2000X1200.58

€1 741,60
(€1 439,34 excl. VAT)
Mandík RDTM 2000x1000.58
Mandík RDTM 2000x1000 .58
1-2 weeks
Code: RDTM2000X1000.58

€1 084,97
(€896,67 excl. VAT)
Mandík RDTM 2000x800.58
Mandík RDTM 2000x800 .58
1-2 weeks
Code: RDTM2000X800.58

€1 003,85
(€829,63 excl. VAT)
Mandík RDTM 2000x630.58
Mandík RDTM 2000x630 .58
1-2 weeks
Code: RDTM2000X630.58

€926,42
(€765,64 excl. VAT)
Mandík RDTM 2000x600.58
Mandík RDTM 2000x600 .58
1-2 weeks
Code: RDTM2000X600.58

€922,24
(€762,18 excl. VAT)
11 items total
Products grid:
Mandík RDTM 500x800.09
€148,33 excl. VAT
€179,48 / pcs
Code: RDTM500X800.09
Mandík RDTM 500x800.01
€152,75 excl. VAT
€184,83 / pcs
Code: RDTM500X800.01
Mandík RDTM 500x800.55
€294,54 excl. VAT
€356,39 / pcs
Code: RDTM500X800.55

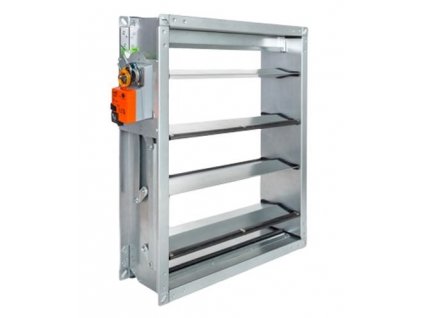

Mandík RDTM 500x800.56
€329,46 excl. VAT
€398,65 / pcs
Code: RDTM500X800.56
Mandík RDTM 500x800.46
€334,97 excl. VAT
€405,31 / pcs
Code: RDTM500X800.46
Mandík RDTM 500x800.45
€340,79 excl. VAT
€412,35 / pcs
Code: RDTM500X800.45

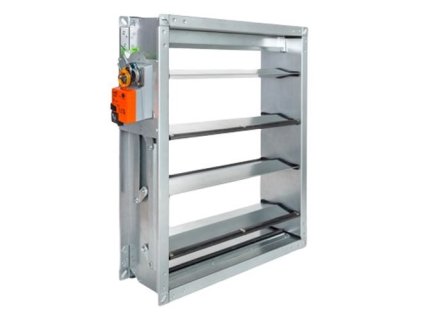

Mandík RDTM 500x800.57
€349,14 excl. VAT
€422,46 / pcs
Code: RDTM500X800.57
Mandík RDTM 500x800.53
€403,74 excl. VAT
€488,52 / pcs
Code: RDTM500X800.53
Mandík RDTM 500x800.58
€440,87 excl. VAT
€533,45 / pcs
Code: RDTM500X800.58
Mandík RDTM 500x800.43
€455,04 excl. VAT
€550,60 / pcs
Code: RDTM500X800.43
Mandík RDTM 500x800.48
€502,01 excl. VAT
€607,43 / pcs
Code: RDTM500X800.48
