IRAB 315 A N
Code: SP279100011
Product detailed description
Tichý radiální ventilátor do čtyřhranného potrubí IRAB 315 A N je vzhledem k vysokému krytí IP54 a vyšší pracovní teplotě (až do 70 °C) vhodný pro odvětrávání restaurací, nemocnic, sportovních hal, skladů a výrobních prostor. Skříň radiálního ventilátoru do čtyřhranného vzduchotechnického potrubí je z ocelového galvanicky pozinkovaného plechu, v sendvičovém provedení. Oběžné kolo ventilátoru je radiální s dozadu zahnutými lopatkami a je vyrobeno z galvanicky pozinkovaného ocelového plechu. Montáž je v každé poloze ventilátoru s ohledem na revizní činnost a možnost otevření revizních dvířek.
Skříň ventilátoru
Skříň ventilátoru je z ocelového galvanicky pozinkovaného plechu, v sendvičovém provedení. Skříň je opatřena vrstvou zvukově izolujícího materiálu tloušťky 50 mm. Motor s oběžným kolem je upevněn na servisních dvířkách umožňujících snadné čištění a údržbu. Skříň je opatřena přírubami pro upevnění na čtyřhranné vzduchotechnické potrubí.
Oběžné kolo
Oběžné kolo ventilátoru do čtyřhranného VZT potrubí je radiální s dozadu zahnutými lopatkami, vyrobeno je z galvanicky pozinkovaného ocelového plechu. Je staticky a dynamicky vyváženo.
Motor ventilátoru
Motor je asynchronní s odporovou kotvou. Motory jsou sériově vybaveny tepelnou pojistkou, vinutí je v úpravě s ochranou proti vlhkosti s izolací třídy F. Uzavřená kuličková ložiska mají tukovou náplň na dobu životnosti. Krytí IP54 (vybraná provedení IRAB krytí IP44).
Směr otáčení
Směr otáčení je dán na skříni nalepenou šipkou. Směr otáčení je po uvedení do provozu nutno zkontrolovat, při opačném směru otáčení je nutno změnit pořadí fází (3f. provedení).
Svorkovnice ventilátoru
Svorkovnice je standardně z černého plastu, je volně na přívodním kabelu od motoru a je ji možno samořeznými šrouby přišroubovat na dobře přístupné místo na skříni.
Regulace otáček
Regulace otáček se provádí elektronickými nebo transformátorovými regulátory změnou napětí. U třífázových typů pomocí frekvenčních měničů.
Montáž
Montáž v každé poloze ventilátoru, s ohledem na revizní činnost a možnost otevření revizních dvířek přednostně s osou motoru svisle.
Related products
Additional parameters
| Category: | Rectangular duct fans |
|---|---|
| Warranty: | 2 years |
| Weight: | 54 kg |
| Voltage [V]: | 230 |

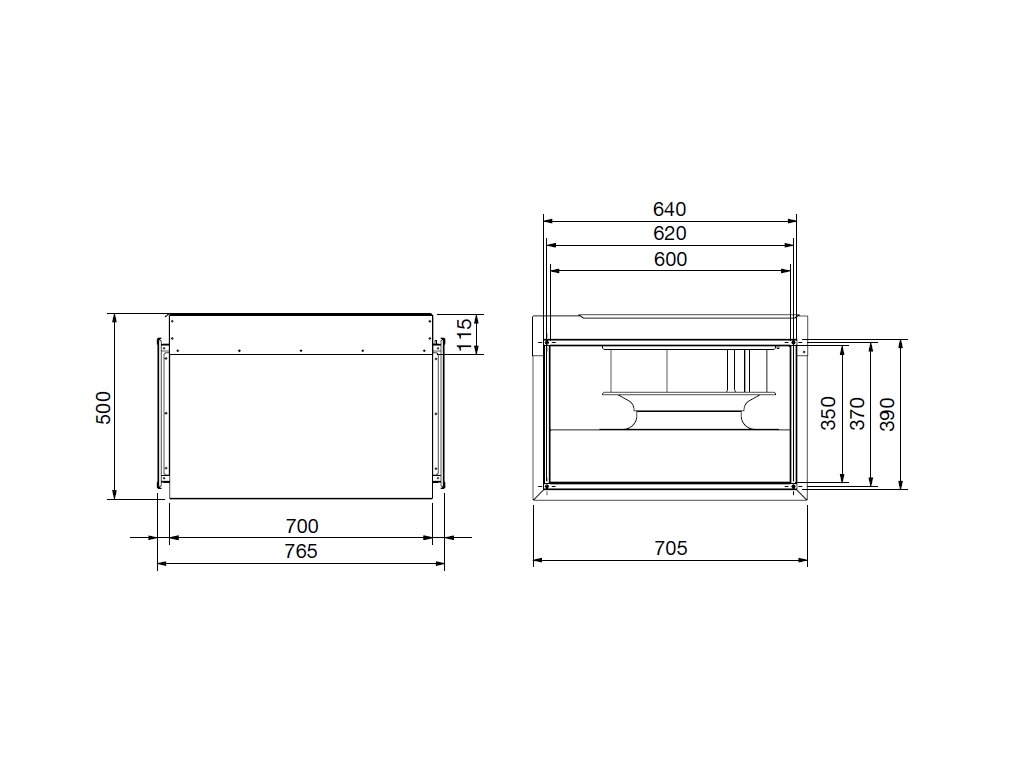

| Rozměr potrubí [mm]: | 600x350 |
| Otáčky [min-1]: | 1397 |
| Příkon [W]: | 278 |
| Průtok [m3/h]: | 2620 |
| Maximální teplota [°C]: | 70 |
| Akustický tlak [dB(A)]: | 58/66/48 |
| Proud [A]: | 1,2 |
| Krytí: | IP54 |
| Regulátor: | REV 1,5 |
