HXTR/4-250

Product detailed description

Axiální ventilátor HXTR/4-250 je axiální ventilátor použitelný k montáži na stěnu. Je vhodný pro větší průtoky a malé tlakové ztráty vzduchovodů. Axiální ventilátor HXTR/4-250 je určený k dopravě vzduchu bez mechanických částic, které by mohly způsobit abrazi nebo nevyváženost oběžného kola.

Ventilátory HXTR/4-250 nesmí být vystaveny přímému působení vlivu počasí. Ventilátor HXTR/4-250 je možno instalovat na vzduchotechnické vedení ve vodorovné i svislé poloze

Oběžné kolo ventilátoru HXTR/4-250 je z ocelového plechu, tvar „SICKLE“ je speciálně optimalizovaný z hlediska maximálního průtoku a tlaku při minimální hlučnosti. Oběžné kolo je nalisované přímo na motoru.

Axiální ventilátor HXTR/4-250 lze regulovat transformátorovými a elektronickými regulátory otáček (fázově řízené regulátory otáček mohou způsobovat parazitní hluk ventilátoru).

Po namontování a spuštění ventilátoru je třeba zkontrolovat správný směr otáček oběžného kola a zároveň je nutno změřit proud, který nesmí překročit jmenovitý proud ventilátoru.

Skříň ventilátoru
Skříň ventilátoru je z ocelového galvanizovaného plechu opatřeného černým lakem, šrouby a montážní konzoly jsou galvanicky pokoveny.

Oběžné kolo ventilátoru
Oběžné kolo ventilátoru je z ocelového plechu do průměru 355mm, vyšší průměry ventilátorů pro vzduchovody mají lopatky z Al slitiny, tvar „SICKLE“ je speciálně optimalizovaný z hlediska maximálního průtoku a tlaku při minimální hlučnosti. Oběžné kolo vemtilátoru je nalisované přímo na motoru.

Motor ventilátoru
Motor je asynchronní s kotvou nakrátko, vnějším rotorem a rozběhovým kondenzátorem. Izolace třídy F, krytí IP44. Kuličková ložiska mají tukovou náplň na dobu životnosti. Motor ventilátoru je dynamicky vyvážen dle ISO 1940.

Směr otáčení
Směr otáčení lopatek není možno měnit. U nástěnného provedení ventilátoru je standardně průtok vzduchu od motoru k oběžnému kolu, u vzduchotechnického potrubního opačně. Za příplatek lze objednat ventilátor s opačným průtokem (pro trhy mimo platnost ErP).

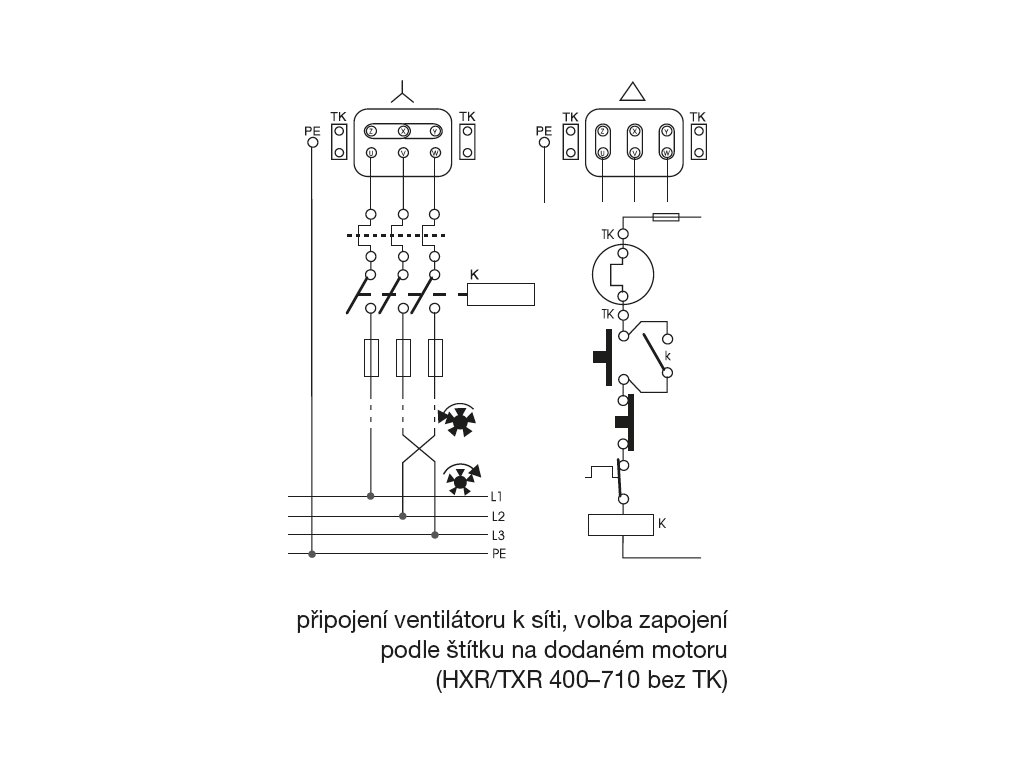

Svorkovnice
Svorkovnice ventilátoru je standardně z černého plastu. U jednofázového provedení obsahuje také rozběhový kondenzátor. Svorkovnice je umístěna na motoru (nástěnné provedení) nebo na skříni (potrubní provedení).

Regulace otáček u ventilátoru
Regulace otáček je možná pouze u typů, u kterých je v tabulce parametrů uveden regulátor.

Hluk
Hluk emitovaný ventilátorem je uveden v tabulkách, měření je prováděno ve vzdálenosti rovné trojnásobku průměru oběžného kola (minimálně však 1,5 m) na straně sání.

Montáž ventilátoru
Montáž ventilátoru je možná v každé poloze osy motoru. V případě horizontální montáže je nutno v rotoru otevřít otvory pro odtok kondenzátu. Skříň ventilátoru nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.
