HCBT/6-560 H Ex

Product detailed description

Nevýbušný axiální ventilátor HCBT/6-560 H Ex je určený do výbušného prostředí, kde se manipuluje s hořlavými nebo výbušnými materiály. Nevýbušný ventilátor HCBT/6-560 H Ex má skříň vyrobenou z hliníkové slitiny opatřenou černým epoxydovým lakem. Nevýbušný ventilátor HCBT/6-560 H Ex lze montovat výhradně do stěny. Nevýbušné ventilátory nejsou určeny k regulaci otáček.

Skříň ventilátoru

Skříň je vyrobena z ocelového plechu opatřeného černým epoxydovým lakem. Držáky a šrouby jsou galvanicky pokovené.

Oběžné kolo ventilátoru

Oběžné kolo je vyrobeno ze slitiny hliníku. Oběžné kolo je staticky a dynamicky vyvážené. Rozsah pracovních teplot oběžného kola je v rozmezí od -20 až 50°C nebo -20 až 40°C (velikost 800-1000 a xxBT/4-710)

Motor ventilátoru

Motor asynchronní s kotvou nakrátko, stator s chladicími žebry, povrchová úprava černým epoxydovým lakem s izolací třídy F. Kuličková ložiska mají tukovou náplň na dobu životnosti. Krytí IP55 (HCBT, TCBT 4/710, 800), IP54 (TCBT 315–400) nebo IP65 (TCBT 450–630, 6/710). U velikostí 710–1000 je nutné konzultovat s našimi techniky hodnoty IA/IN a te.

Směr otáčení

Na dotaz je možné dodat oběžné kolo s opačným směrem otáčení. U nástěnného provedení je standardně průtok vzdušniny od motoru k oběžnému kolu

Svorkovnice ventilátoru

Svorkovnice ventilátoru je v nevýbušném provedení. Svorkovnice je umístěna na motoru.

Regulace otáček ventilátoru

Regulace otáček u nevýbušného ventilátoru není možná.

Hluk ventilátoru

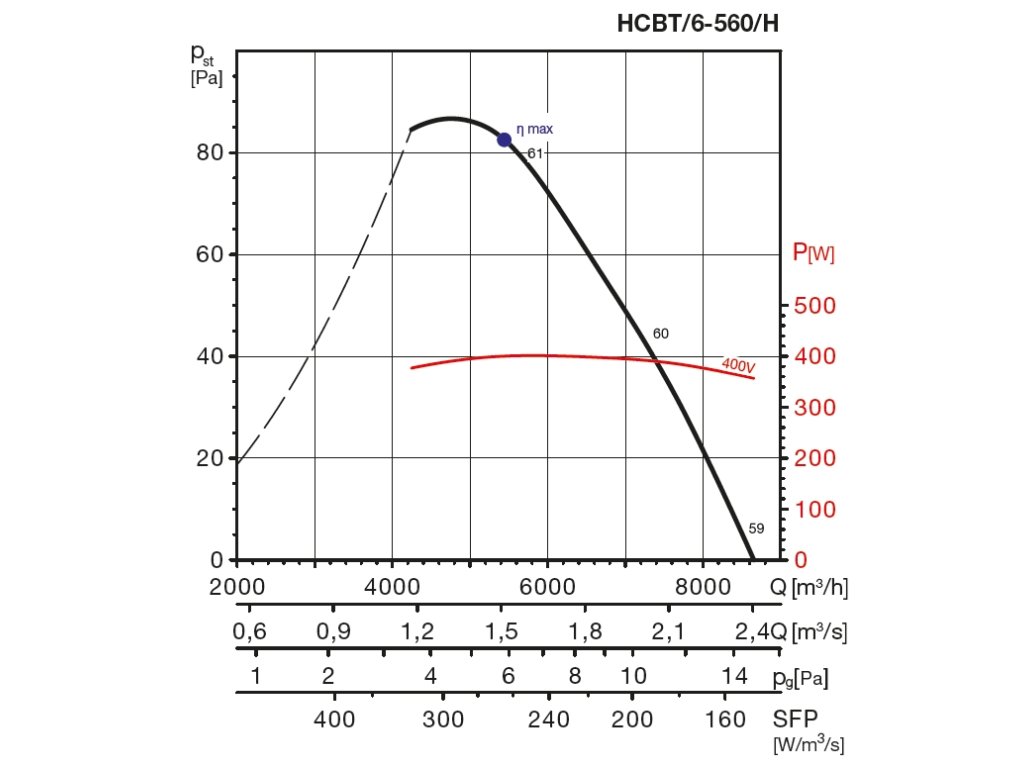

Hluk emitovaný ventilátorem je uveden v tabulkách, měření je prováděno ve vzdálenosti rovné trojnásobku průměru oběžného kola (minimálně však 1,5 m), na straně sání.

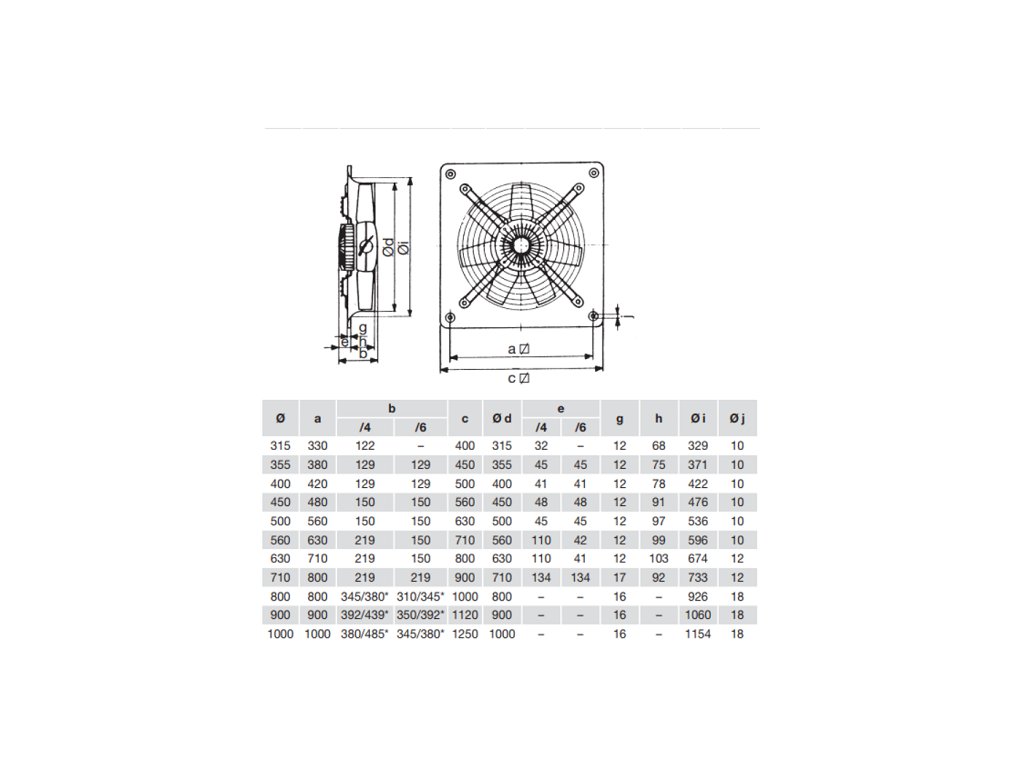

Montáž

Montáž ventilátorů v každé poloze osy motoru. Ventilátory HCBT lze instalovat výlučně do stěny, výtlak a sání musí zůstat volné (při montáži do potrubní sítě nevyhoví ventilátor z hlediska dovoleného oteplení). Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.
