CTHT/4-200 N
Kód: SP271200030
Detailní popis produktu
Střešní ventilátor CTHT/4-200 N je určen pro vertikální výfuk vzdušniny. Střešní ventilátor CTHT/4-200 N je vhodný pro posílení tahu komína a obecné vzduchotechnické aplikace. Skříň a stříška střešního ventilátoru vyrobena z hliníkového plechu, podstavec ventilátoru je z ocelového pozinkovaného plechu. Motor střešního ventilátoru CTHT/4-200 N je uložen mimo proud vzdušniny.Vinutí motoru je v tropikalizační úpravě s izolací třídy F a trvalou pracovní teplotou -40 až 200 °C. Ventilace motoru střešního ventilátoru CTHT/4-200 N je vyvedena ze strany skříně.
Skříň
Skříň je konstruována u typu CTH pro horizontální výfuk vzdušiny, u CTV pro vertikální. Podstavec ventilátoru je z ocelového pozinkovaného plechu, galvanicky pokovené jsou i držáky, mřížka a šrouby. Stříška a skříň ventilátoru je z Al plechu. Motor ventilátoru je uložen mimo proud vzdušiny. Ventilační okruh motoru je oddělený, používá vlastní radiální oběžné kolo. Po obvodu stříšky je u ventilátoru CTH ventilační spára, u typu CTV je ventilace motoru vyvedena ze strany skříně.
Oběžné kolo
Oběžné kolo ventilátoru je radiální s dozadu zahnutými lopatkami. Vyrobené je z ocelového pozinkovaného plechu, je staticky a dynamicky vyváženo.
Motor
Motor je asynchronní s odporovou kotvou nakrátko, stator s chladícími žebry, povrchová úprava černým epoxidovým lakem. Motory jsou sériově vybaveny termopojistkou. Vinutí je v tropikalizační úpravě s izolací třídy F a trvalou pracovní teplotou -40 až +200?C. Kuličková ložiska mají tukovou náplň na dobu životnosti. Krytí IP55.
Směr otáčení
Směr otáčení je možný pouze jedním směrem, ve smyslu šipky na skříni ventilátoru. Při opačném směru otáčení může dojít k přetížení motoru, ventilátor se projevuje zároveň zvýšeným hlukem.
Svorkovnice
Svorkovnice je přístupná po sejmutí stříšky ventilátoru, u jednofázových ventilátorů obsahuje také rozběhový kondenzátor. Krytí je IP55.
Regulace otáček
Regulace otáček se provádí elektronickými nebo transformátorovými regulátory změnou napětí nebo frekvenčními měniči.
Hluk

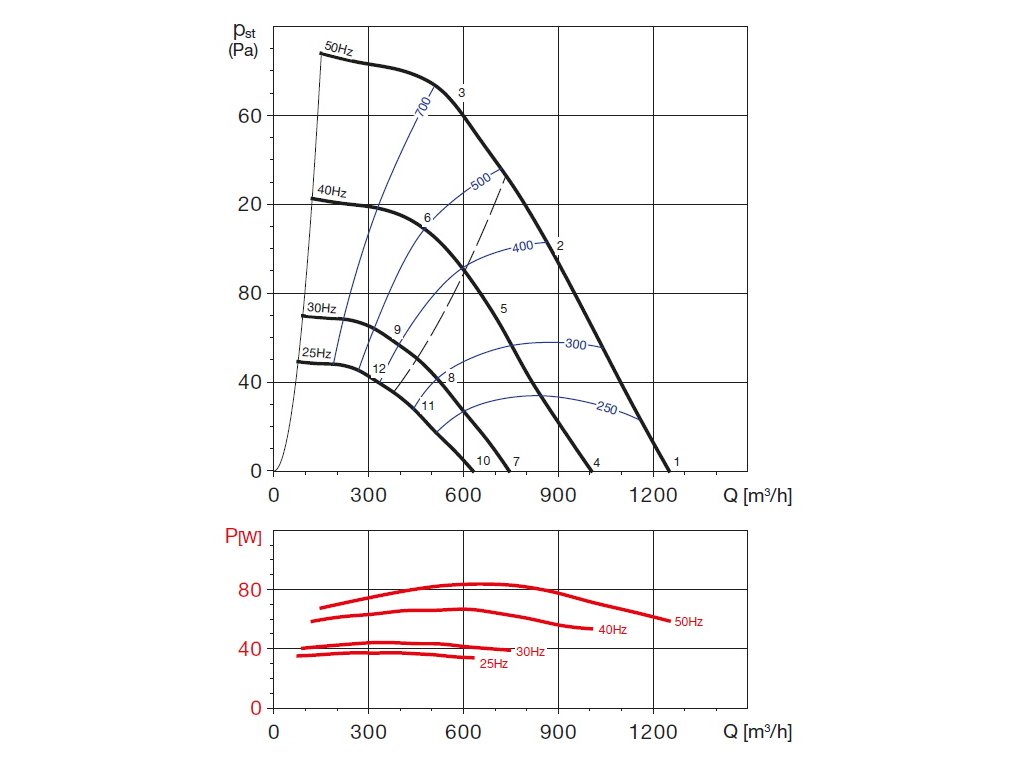

Hluk emitovaný ventilátorem je uveden v tabulkách. Hodnoty LpA na výkonových charakteristikách jsou měřeny ve volném poli na straně sání ve vzdálenosti 1,5 m.
Montáž

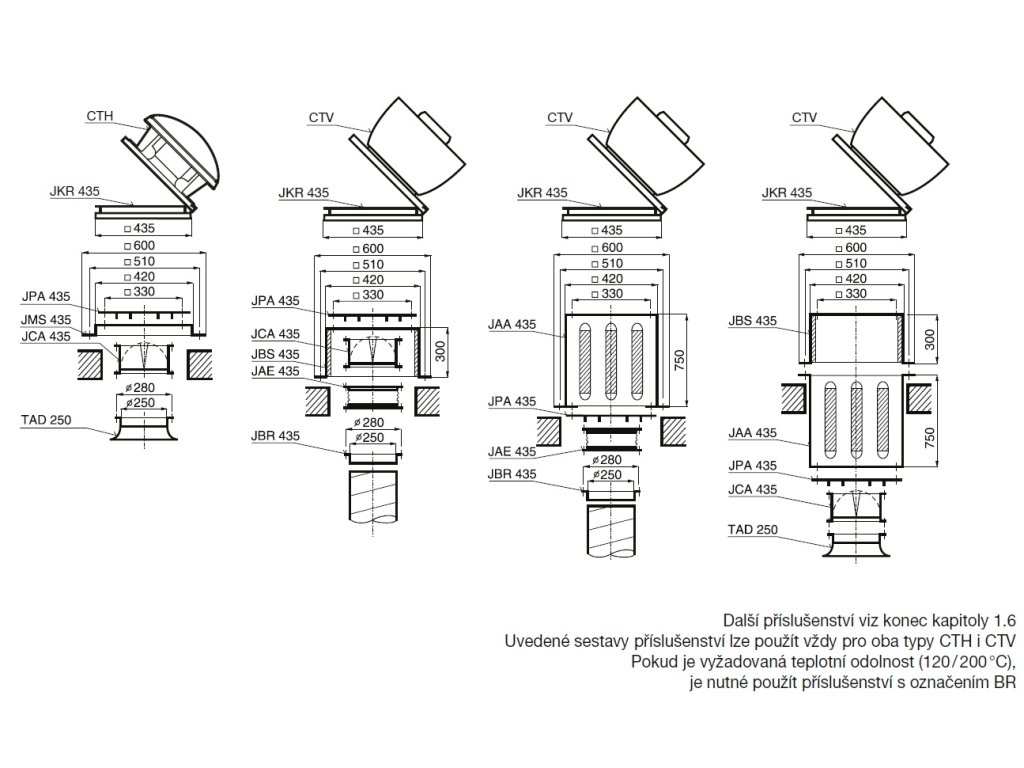

Ventilátor se montuje zásadně horizontálně pomocí příslušenství (s osou motoru svisle).
Pokyny
Ventilátory jsou vhodné pro posílení tahu komína a obecné vzduchotechnické aplikace.
Doplňkové parametry
| Kategorie: | Střešní ventilátory |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 17.5 kg |
| Varianta: | Horizontální výfuk |
| Napětí [V]: | 400 |
| Otáčky [min-1]: | 1400 |
| Příkon [W]: | 84 |
| Průtok [m3/h]: | 1250 |
| Teplota [°C]: | 200 |
| Akustický tlak (sání / výtlak) [dB(A)]: | 48 / 52 |
| Proud [A]: | 0,3 / 0,2 |
| Krytí: | IP55 |
| Regulátor: | VFVN-020-3L-1 |
