CBT-100N PTC
Kód: SP261100155
Detailní popis produktu
Radiální ventilátor CBT-100N PTC je vhodný svojí konstrukcí pro velmi dlouhé vzduchovody v různých technologických a VZT aplikacích. Spirální skříň radiálního ventilátoru CBT-100N PTC je odlita ze slitiny hliníku a je opatřena šedým epoxydovým lakem. Teplota dopravované vzdušniny je 120 °C trvalého provozu. Montáž ventilátoru CBT-100N PTC se provádí na montážní základnu. Motor radiálního ventilátoru je asynchronní s kotvou nakrátko, který je mimo proud vzdušniny. Krytí IP55, třída izolace F.
Skříň ventilátoru
Spirální skříň radiálního ventilátoru je odlita ze slitiny Al, opatřena šedým epoxidovým lakem, max. teplota dopravované vzdušiny 120 ?C (ventilátory CST, CBT a CBB), 70 ?C (CSB – 60) nebo 80 ?C (CBT – 125, 160 a 170).
Oběžné kolo
Oběžné kolo je radiální, odlité ze slitiny Al.
Motor ventilátoru
Motor je asynchronní s kotvou nakrátko, kuličková ložiska s tukovou náplní na dobu životnosti. Motor mimo proud vzdušiny. Krytí IP55, třída izolace F (modely CSB, CST a CBT-40 krytí IP44, třída izolace B).

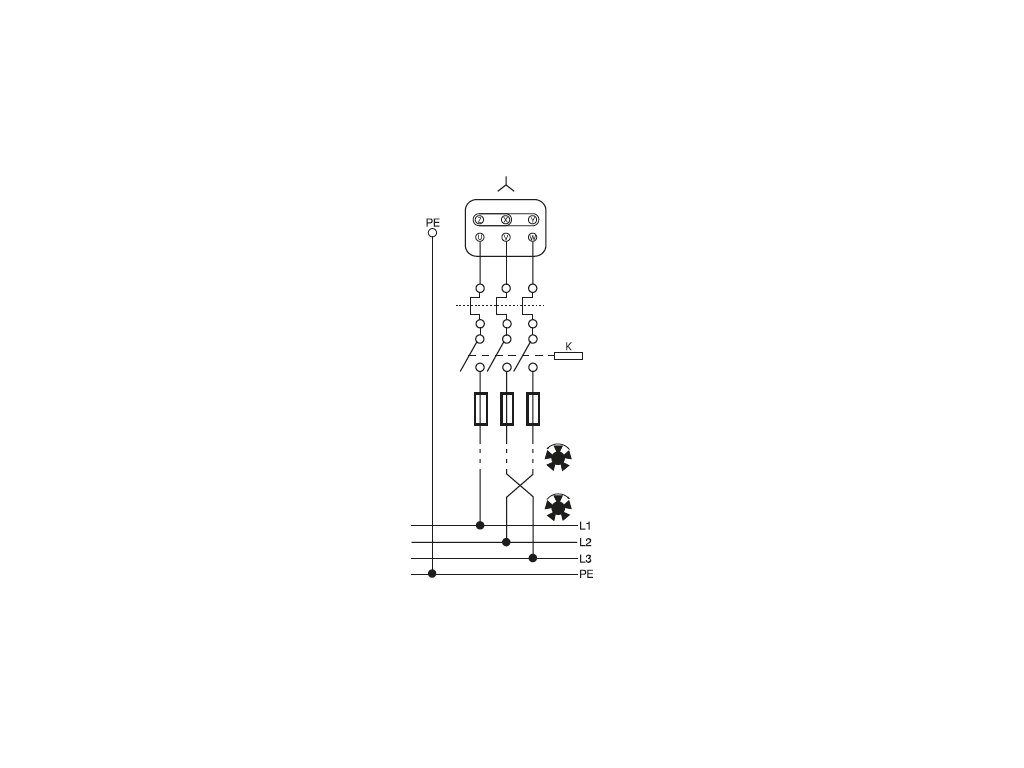

Svorkovnice ventilátoru
Svorkovnice je umístěna na motoru.
Montáž

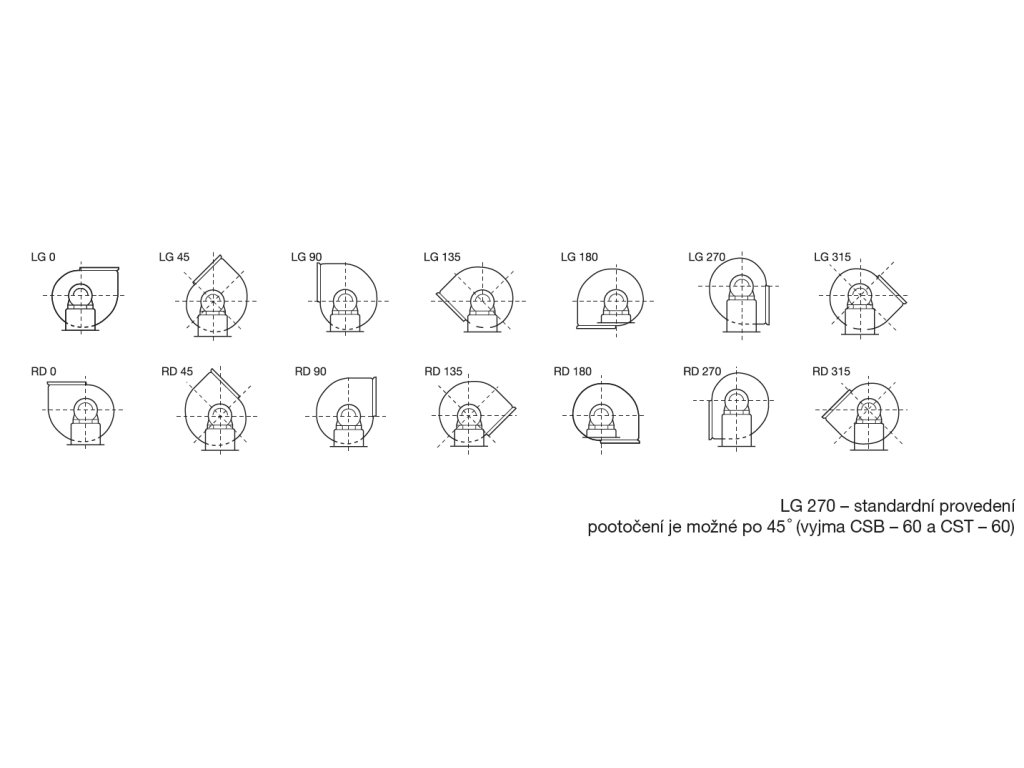

Montáž se provádí na montážní základnu. Všechny typy (vyjma CSB a CST 60) je možno po 45 natočit tak, aby bylo dosaženo požadovaného směru výtlačného hrdla. Zároveň je možno namontovat motor jak vpravo, tak i vlevo, aniž by bylo nutno měnit směr výtlačného hrdla.
Doplňkové parametry
| Kategorie: | Průmyslové radiální ventilátory |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 19.5 kg |
| Napětí [V]: | 230/400 |
| Průměr potrubí [mm]: | 100 |
| Otáčky [min-1]: | 2800 |
| Příkon [W]: | 750 |
| Průtok [m3/h]: | 1250 |
| Teplota [°C]: | -40 až +120 |
| Akustický tlak [dB(A)]: | 78 |
| Proud [A]: | 2,9/1,7 |
| Krytí: | IP55 |
